Prefabrykacja szaf sterowniczych jak projekt wpływa na czas i koszt wykonania

Dlaczego projekt szafy sterowniczej decyduje o czasie i koszcie prefabrykacji

Prefabrykacja szaf sterowniczych to głównie praca ręczna: cięcie, wiercenie, oznaczanie, układanie przewodów, skręcanie zacisków, testy. Każda nieprecyzyjna decyzja na etapie projektu wraca w warsztacie jako dodatkowe roboczogodziny. Różnica między dobrze przygotowanym projektem a „ładnym rysunkiem” potrafi zmienić termin wykonania o tygodnie i zwiększyć koszt wykonania szafy sterowniczej o kilkanaście–kilkadziesiąt procent.

Relacja 1:10 – pozorna oszczędność na projekcie, realny koszt na warsztacie

Popularna praktyka: skracanie czasu na projekt, bo „schemat jest podobny jak ostatnio”, „prefabrykator sobie poradzi”, „na warsztacie wyjdzie”. W krótkim horyzoncie to wygląda atrakcyjnie – mniej godzin projektanta na fakturze. W praktyce godzina zaoszczędzona na projektowaniu często oznacza 10 godzin więcej w prefabrykacji, a do tego godziny na poprawki, reklamacje i ewentualne przestoje.

Przykład z praktyki: projektant zostawia duży zakres „do ustalenia na miejscu” – nieprecyzyjne długości kabli, brak jasnych oznaczeń tras kablowych, brak jednoznacznej listy zacisków. Prefabrykator zamiast montować, zaczyna projektować: układa elementy po swojemu, dobiera przekroje przewodów, zgaduje oznaczenia. Każda taka decyzja to czas, a przy dużej szafie – setki decyzji. Do tego rośnie ryzyko rozjazdu z intencją projektu, co ujawnia się dopiero przy uruchomieniu.

Oszczędność projektowa jest tym mniejsza, im bardziej złożona szafa. Przy prostym pulpicie różnica może być marginalna, ale przy rozbudowanej szafie z kilkudziesięcioma napędami, wieloma magistralami komunikacyjnymi i setkami sygnałów I/O – nieprecyzyjny projekt potrafi „zjeść” marżę wykonawcy.

Rysunek do zatwierdzenia a projekt gotowy do prefabrykacji

Trzeba odróżnić dwa typy dokumentacji:

• rysunki koncepcyjne / do zatwierdzenia – pokazują funkcje, logikę, główne elementy, ale nie są kompletne wykonawczo,
• projekt wykonawczy pod prefabrykację – to instrukcja montażowa, którą da się przekazać na warsztat bez dodatkowego „dopowiadania”.

Błąd numer jeden: inwestor dostaje rysunki koncepcyjne, zatwierdza, a potem te same rysunki lądują u prefabrykatora jako baza produkcyjna. Brakuje:

• konkretnych przekrojów przewodów,
• dokładnych tras i sposobu prowadzenia okablowania,
• list zacisków, kabli, sygnałów,
• rysunków montażowych z widokami szafy,
• detali uziemień, separacji obwodów, ekranów.

Efekt: prefabrykator musi interpretować projekt, zadawać pytania, czekać na odpowiedzi, a często rozwiązywać problemy „na czuja”. Każdy brak w dokumentacji to realny koszt prefabrykacji i źródło błędów.

Jak projekt wpływa na poszczególne etapy prefabrykacji

Czas montażu mechanicznego zależy od jakości rysunków zabudowy i doboru aparatury. Dokładne wymiary, gotowe szablony wierceń, użycie systemowych płyt montażowych czy prefabrykowanych obudów – to konkretne godziny mniej na obróbkę blachy i dopasowywanie elementów. Niewielkie korekty w projekcie (np. zamiana aparatury na tę z tym samym rasterem montażowym) często znacząco upraszczają montaż.

Czas okablowania to pochodna layoutu, długości tras, liczby mostków i przejść między listwami oraz czytelności dokumentacji. Dobrze zaplanowany layout szafy sterowniczej pozwala skrócić czas okablowania nawet o kilkadziesiąt procent: krótsze odcinki przewodów, powtarzalne moduły, minimalizacja krzyżowania się wiązek. Zły projekt wymusza na prefabrykatorze „rzeźbę”, dorabianie dodatkowych kanałów, kombinowanie z trasami.

Testy i uruchomienie zależą od logiki okablowania i czytelności oznaczeń. Jeżeli projekt zawiera przejrzyste listy sygnałów, spójny system oznaczeń przewodów i zacisków, a layout umożliwia łatwy dostęp, testowanie staje się znacznie szybsze. Gdy trzeba „szukać” sygnałów po szafie, rozsuwać wiązki, rozkręcać zaciski, każde usunięcie błędu zajmuje wielokrotnie więcej czasu.

Kiedy droższy projekt wychodzi taniej w prefabrykacji

Często słyszy się, że „projekt ma być możliwie prosty i tani, resztę zrobi warsztat”. Podejście kontrariańskie: więcej czasu i energii zainwestowane w projekt – ale skoncentrowane na prefabrykacji – potrafi obniżyć całkowity koszt szafy.

Przykładowe elementy, które „podnoszą” koszt projektu na papierze, a obniżają koszt wykonania szafy sterowniczej:

• szczegółowe widoki montażowe wszystkich płyt i drzwi,
• precyzyjne zestawienie materiałowe z zamiennikami,
• standaryzacja modułów (np. sekcje silnikowe powielane w projekcie),
• automatycznie generowane listy przewodów, zacisków, oznaczników z wykorzystaniem narzędzi CAD/CAE.

Takie projekty wymagają lepszego przygotowania, ale warsztat zamienia się w miejsce powtarzalnego montażu, a nie kreatywnego rozwiązywania problemów. Przy większej serii szaf efekt skali jest ogromny – narzuty na prefabrykację spadają, a ryzyko błędów znacząco maleje.

Założenia funkcjonalne i techniczne – fundament kosztu zanim powstanie pierwszy rysunek

Zakres funkcji a złożoność szafy

Największe koszty powstają często jeszcze przed otwarciem programu CAD. Każda dodatkowa funkcja – kolejne pomiary, tryby pracy, sygnały diagnostyczne, rezerwy I/O – dokłada aparatury, okablowania, logiki i roboczogodzin. To nie znaczy, że funkcje dodatkowe są złe, lecz że trzeba je oddzielić na etapie założeń:

• wymagane przez proces i bezpieczeństwo,
• potrzebne operacyjnie (realnie używane),
• „miło mieć” lub „na wszelki wypadek”.

Klasyczny scenariusz: dział utrzymania ruchu prosi o maksymalną ilość sygnałów diagnostycznych i wielu trybach pracy ręcznej. Każdy dodatkowy styk, lampka, sygnał do SCADA to kilka minut więcej na okablowanie i testy. Przy małej instalacji różnica jest niewielka, przy linii produkcyjnej z kilkoma szafami może to być kilkadziesiąt dodatkowych godzin.

Kontrariańskie spojrzenie: zamiast automatycznie spełniać wszystkie życzenia, warto wyliczyć ich konsekwencje. Dobrym narzędziem jest rozmowa o TCO (Total Cost of Ownership) – czy sygnał, o który wnioskuje użytkownik, zmniejszy czas diagnostyki na tyle, żeby zrekompensować koszt jego implementacji i utrzymania? Część rozbudowanych funkcji lepiej zrealizować na poziomie oprogramowania HMI/SCADA niż „przewodowo” na panelu lub w postaci wielu oddzielnych elementów w szafie.

Parametry środowiskowe i normy a geometria i koszt wykonania

Warunki środowiskowe definiują obudowę, klimatyzację, stopień ochrony IP, sposób prowadzenia przewodów, a przez to geometryczne wymiary szafy i ilość materiału. Wysokie IP, praca w strefie zagrożonej wybuchem, wysoka wilgotność czy duże zapylenie – to wszystko przekłada się na:

• droższe obudowy i akcesoria,
• dodatkowe elementy (filtry, wymienniki ciepła, klimatyzatory),
• inny typ złącz, przepustów i przewodów,
• większe odległości izolacyjne i separacje tras.

Gdy warunki są określone zbyt ogólnie („szafa na zewnątrz”, „warunki przemysłowe”), projektant z obawy idzie w stronę przewymiarowania: dobiera szafę o wyższym IP niż konieczne, przewody o wyższej klasie temperaturowej, dodatkową klimatyzację. Wygląda to bezpiecznie, ale generuje spore nadwyżki kosztowe i wydłuża prefabrykację (więcej elementów, więcej wierceń, więcej okablowania).

Lepszym podejściem jest doprecyzowanie: czy szafa stoi na zewnątrz pod zadaszeniem, czy w pełnym nasłonecznieniu, czy w pobliżu instalacji myjącej, czy w pomieszczeniu klimatyzowanym? Czas poświęcony na zrozumienie rzeczywistych warunków pozwala obniżyć koszt wykonania szafy sterowniczej o kilkanaście procent bez utraty bezpieczeństwa.

Wymagania inwestora i integratora systemu

Standardy zakładowe, preferowani producenci aparatury, „firmowe” rozwiązania okablowania – to wszystko ma wpływ na prefabrykację szaf sterowniczych. Z jednej strony standaryzacja jest ogromnym plusem (łatwiejszy serwis, dostępność części), z drugiej bywa, że narzuca rozwiązania dalekie od optymalnych kosztowo.

Standardy zakładowe często precyzują:

• konkretnych producentów aparatów i serii,
• typ złączek i system oznaczeń,
• sposób prowadzenia kabli (np. osobne kanały dla sygnałów analogowych),
• wymagany procent rezerwy miejsca w szafie i na listwach zaciskowych.

To wszystko pomaga w serwisie, ale może podnosić koszty prefabrykacji, szczególnie jeśli standard jest „sztywniejszy” niż realne potrzeby. Przykład: wymaganie 40% rezerwy miejsca na płycie montażowej przy projektach jednostkowych. Przy produkcji seryjnej ma to sens, przy pojedynczym projekcie bywa, że realnie podwaja objętość szafy i koszt obudowy.

Jeśli chodzi o preferowane marki – czasem konsekwentne trzymanie się jednej platformy (np. jednego producenta PLC, aparatury modułowej, złączek) faktycznie skraca prefabrykację i upraszcza logistykę. Są jednak sytuacje, gdy warto zaproponować zamiennik, np.:

• gdy dostępność komponentów jest dramatycznie słaba,
• gdy modułowe rozwiązanie innego producenta znacząco redukuje okablowanie,
• gdy system oferuje akcesoria prefabrykacyjne (mostki, wiązki, moduły funkcyjne) dopasowane do layoutu.

Nie opłaca się natomiast forsować zamienników w środowiskach, gdzie serwis jest rozproszony i ma stock części konkretnego producenta lub gdy istnieją rozległe instalacje oparte o jedną platformę sterowania. Wtedy zysk prefabrykatora zostanie zjedzony w późniejszym etapie przez kłopoty eksploatacyjne.

Layout szafy: geometria, rozmieszczenie aparatów i rezerwy miejsca

Podejście „ładnie na rysunku” kontra „szybko w prefabrykacji”

Układ elementów w szafie sterowniczej bywa projektowany „pod katalog” – wszystko równiutko, symetrycznie, dużo pustych przestrzeni, „idealne” odstępy. Dobrze to wygląda na wizualizacji, ale nie zawsze jest optymalne dla prefabrykacji i kosztu wykonania. Kluczowe są:

• długość przewodów między sekcjami,
• liczba i długość mostków między złączkami,
• liczba przejść kabli przez kanały,
• ilość krzyżowania się wiązek i trudność w ich ułożeniu.

Przykład: projektant umieszcza zasilacz 24 VDC w „estetycznym” miejscu, z dala od listwy zasilającej, żeby mieć czysty układ wizualny. Efekt – każdy obwód sterowniczy musi teraz przechodzić dłuższą drogę, kable krzyżują się, kanały muszą być szersze. Kilka takich decyzji rodzaj „estetyki” zwiększa czas montażu i zużycie przewodów.

Lepsze podejście to projektowanie od tras kablowych: najpierw myśl o tym, skąd i dokąd będą biec przewody, ile ich będzie, jak można zminimalizować ich trasy. Aparaty układa się wtedy tak, aby przewody miały jak najkrótszą, możliwie prostą drogę, bez wielu zmian kierunku i przejść między kanałami.

Rezerwa miejsca i modułowość – ile „powietrza” jest opłacalne

Duża, przewiewna szafa sterownicza z rezerwą miejsca wygląda profesjonalnie i jest wygodna w serwisie. Problem zaczyna się, gdy ta rezerwa jest projektowana bez żadnej logiki: puste pola niemożliwe do późniejszego wykorzystania, rezerwy w złych miejscach, brak przygotowanych punktów przyłączeniowych.

Sensowna rezerwa na płycie montażowej to zwykle 20–30% wolnej powierzchni w sekcjach, które mogą być rozbudowywane. Nie musi to dotyczyć całej szafy – czasem wystarczy zostawić „kieszeń rozwojową” na dodatkowe napędy czy moduły I/O oraz miejsce w kanałach kablowych. Zbyt mała rezerwa zmusza w przyszłości do ciasnej „doklejki”, zbyt duża – generuje niepotrzebny koszt obudowy i transportu.

Dużą różnicę robi podejście modułowe:

• sekcje „napędowe” powtarzane blokowo,
• sekcje sygnałów cyfrowych z osobnymi listwami i kanałami,
• moduły bezpieczeństwa i zasilania wydzielone jako powtarzalne bloki,
• „sloty” pod kolejne napędy lub moduły I/O z zarezerwowanymi miejscami w listwach i kanałach.

Takie podejście daje prefabrykatorowi dwie przewagi. Po pierwsze – przy projektach powtarzalnych skraca czas montażu, bo kolejne sekcje składa się jak klocki, według sprawdzonego wzoru. Po drugie – ułatwia wprowadzanie zmian na etapie realizacji: jeśli inwestor dorzuca dwa napędy „w ostatniej chwili”, modułowy layout pozwala to wchłonąć bez przebudowy całej płyty montażowej.

Popularna rada mówi: „zawsze zostaw jak najwięcej wolnego miejsca, będzie wygodniej w serwisie”. Działa to w dużych, strategicznych instalacjach, gdzie szafa jest eksploatowana przez kilkanaście lat i wiadomo, że rozbudowa jest nieunikniona. Nie sprawdza się przy małych, jednostkowych aplikacjach, które prawdopodobnie nigdy nie będą rozbudowywane – tam przewymiarowana szafa to po prostu zamrożony kapitał i wyższe koszty prefabrykacji bez realnego zysku.

Rozsądnym kompromisem jest rozdzielenie „stref rozwojowych” i „stref zamkniętych”. W sekcjach bez perspektyw rozbudowy elementy można układać gęściej, optymalizując długości przewodów i szerokość kanałów. W miejscach, gdzie spodziewana jest rozbudowa, lepiej zostawić logiczną przestrzeń: wolne miejsce w kanałach, przygotowane zasilanie, rezerwowe złączki, a czasem nawet puste moduły dystansowe pod przyszłe aparaty.

Im wcześniej projektant i prefabrykator wspólnie przejdą od „rysunku dla oka” do układu podporządkowanego trasom kablowym, modułowości i realnym scenariuszom rozbudowy, tym łatwiej utrzymać kontrolę nad czasem wykonania i kosztem szafy sterowniczej – bez poświęcania jakości, bezpieczeństwa i ergonomii serwisu.

Rozmieszczenie listew zaciskowych i przepustów – drobny detal, duża różnica w roboczogodzinach

Listwy zaciskowe często są traktowane jak „dodatek” do reszty projektu. Tymczasem to na nich prefabrykator spędza bardzo dużo czasu: cięcie przewodów, oznaczanie, mostkowanie, układanie w kanałach. Zły układ listew potrafi dodać kilkanaście godzin montażu przy większej szafie.

Częsty błąd: wszystkie listwy wrzucane są w jednym rzędzie na dole szafy, bez logicznego podziału na funkcje i kierunki kabli. Na schemacie wygląda to prosto, w warsztacie robi się z tego gęsta plątanina, bo każdy kabel musi „dobiec” do tej jednej listwy, krzyżując się z innymi wiązkami.

Znacznie lepiej działa podejście, w którym:

• listwy są dzielone na sekcje funkcjonalne (np. zasilanie, I/O cyfrowe, I/O analogowe, bezpieczeństwo),
• każda sekcja jest zlokalizowana możliwie blisko powiązanych aparatów,
• przepusty kablowe są przypisane do konkretnych grup listew zamiast jednego „wspólnego koryta” dla wszystkich kabli.

Przykład z praktyki: w jednym projekcie wszystkie sygnały z hali (ponad sto przewodów) były sprowadzone na jedną, długą listwę na dole szafy. Po zmianie koncepcji na trzy krótsze sekcje, zlokalizowane bliżej odpowiednich modułów I/O i osobnych przepustów, czas okablowania i opisywania przewodów spadł odczuwalnie, mimo że „na papierze” liczba zacisków się nie zmieniła.

Popularna rada mówi, by „wszystkie zaciski wyjść na obiekt trzymać w jednym miejscu dla porządku”. To ma sens w małych szafkach lub tam, gdzie okablowanie zewnętrzne jest minimalne. Przy większych systemach lepszy porządek i tańszą prefabrykację daje logiczny podział na bloki, nawet kosztem kilku dodatkowych przekrojów kanałów czy krótkich mostków między sekcjami.

Trasy kablowe wewnątrz szafy – projektowanie od „gęstości przewodów”

Kiedy layout szafy jest rysowany „od aparatów”, kanały kablowe lądują tam, gdzie zostanie trochę miejsca. Potem okazuje się, że w newralgicznym miejscu przez krótki odcinek musi przejść kilkadziesiąt przewodów, kanał się nie domyka, a prefabrykator zaczyna „szyć” wiązki ponad jego krawędzią.

Znacznie bardziej opłaca się założyć z góry maksymalną gęstość przewodów w kluczowych przekrojach i pod to dobrać:

• szerokości i głębokości kanałów,
• ich przebieg (zamiast jednego długiego „autostradowego” kanału – kilka równoległych tras),
• miejsca „skrzyżowań” wiązek, które często lepiej rozdzielić i poprowadzić objazdem niż upychać w jednym punkcie.

Popularną praktyką jest dobieranie kanałów „na oko” – w stylu: „50 mm wystarczało w poprzedniej szafie, to i tu wystarczy”. To przy projektach indywidualnych kończy się czasem wymianą kanałów w trakcie prefabrykacji (demontaż, wiercenie od nowa) albo kompromisami typu upychanie przewodów i problemy z opisami.

Rozsądna alternatywa to choćby proste szacowanie: ile przewodów danego przekroju przejdzie danym odcinkiem oraz jaki procent wypełnienia kanału jest jeszcze akceptowalny. Nie trzeba od razu używać zaawansowanych narzędzi – wystarczy arkusz kalkulacyjny i kilka stałych założeń. Godzina takiej pracy projektowej oszczędza potem kilka godzin na montażu i ewentualnych poprawkach.

Dobór aparatury pod kątem prefabrykacji, a nie tylko parametrów katalogowych

„Tańszy element” kontra „droższy system” – jak przenieść oszczędność z katalogu na warsztat

Ceny z katalogu kuszą: dwa styczniki od dwóch różnych producentów mają podobne parametry, ale jeden jest o kilkanaście procent tańszy. Na poziomie arkusza ofertowego wygląda to jak wygrana. Różnica wychodzi na jaw, kiedy prefabrykator zaczyna kompletować akcesoria: jedne aparaty mają gotowe mostki szynowe, zintegrowane styki pomocnicze, systemy plug-in do okablowania, inne wymagają każdej z tych rzeczy „z drutu” i z osobnym montażem.

Jeżeli szafa jest mocno powtarzalna, większy sens mają rozwiązania systemowe:

• styki pomocnicze wpinane bez narzędzi,
• zestawy mostków do typowych konfiguracji (np. wspólna faza, łączenie kilku przekaźników),
• moduły podłączeniowe z gotowymi wiązkami do sterownika,
• aparatura modułowa, którą można łączyć w bloki i montować w całości.

W takich warunkach „droższy” aparat katalogowy może faktycznie okazać się tańszy na końcu, bo skraca czas prefabrykacji, ogranicza liczbę punktów połączeniowych i zmniejsza ryzyko błędów. Z kolei tam, gdzie projekt jest jednostkowy i nie będzie powtórki, rozbudowa systemu akcesoriów czasem nie zdąży się zwrócić – prostszy i tańszy aparat z klasycznym okablowaniem będzie wystarczający.

Popularne hasło: „zawsze wybieraj jedną platformę aparatury, będzie taniej”. To działa, gdy firma robi serie szaf lub utrzymuje stały standard dla wielu projektów. Nie sprawdza się, gdy każdy projekt jest inny, a dostępność elementów bywa problemem. W takich sytuacjach większy wpływ na termin prefabrykacji ma realna dostępność komponentów i elastyczność doboru, niż sama konsekwencja platformy.

Modułowość sterowników i I/O – mniej przewodów, więcej planowania

Nowoczesne systemy sterowania oferują szeroką paletę modułów komunikacyjnych, zdalnych I/O, bloków napędowych czy gotowych jednostek bezpieczeństwa. W kontekście prefabrykacji kluczowe są dwie rzeczy: liczba przewodów i centralizacja połączeń.

Typowy dylemat: zaciągnąć wszystkie sygnały I/O do jednej dużej szafy czy rozproszyć je na mniejsze skrzynki polowe z magistralą komunikacyjną. Z perspektywy prefabrykacji jednej dużej szafy:

• rozproszone I/O redukuje liczbę przewodów w głównej szafie i upraszcza listwy zaciskowe,
• za to wymaga dodatkowej dokumentacji, konfiguracji sieci i kolejnych punktów ewentualnej awarii.

Kontrintuicyjnie, przy małych projektach, pojedyncze skrzynki zdalnego I/O mogą podnieść całkowity koszt (obudowa, zasilanie, dodatkowy montaż w terenie), mimo że „w teorii” redukują ilość przewodów w szafie głównej. Z kolei przy dużych liniach produkcyjnych rozproszenie sygnałów i napędów jest niemal koniecznością, bo pojedyncza szafa staje się zbyt gęsta i trudna do prefabrykacji bez licznych kompromisów.

Ekonomicznie korzystne są zestawy, w których:

• moduły I/O, napędowe i zasilające są szerokością dopasowane do kanałów i typowego layoutu,
• dostępne są fabryczne wiązki do łączenia modułów z listwami zaciskowymi lub złączami czujnikowymi,
• schemat blokowy systemu da się odwzorować niemal 1:1 na płycie montażowej.

Takie zestawienie wymaga więcej pracy koncepcyjnej po stronie projektanta, ale mocno porządkuje prace w prefabrykacji – zamiast setek indywidualnych połączeń powtarzają się wzorce, które monter wykonuje niemal z pamięci.

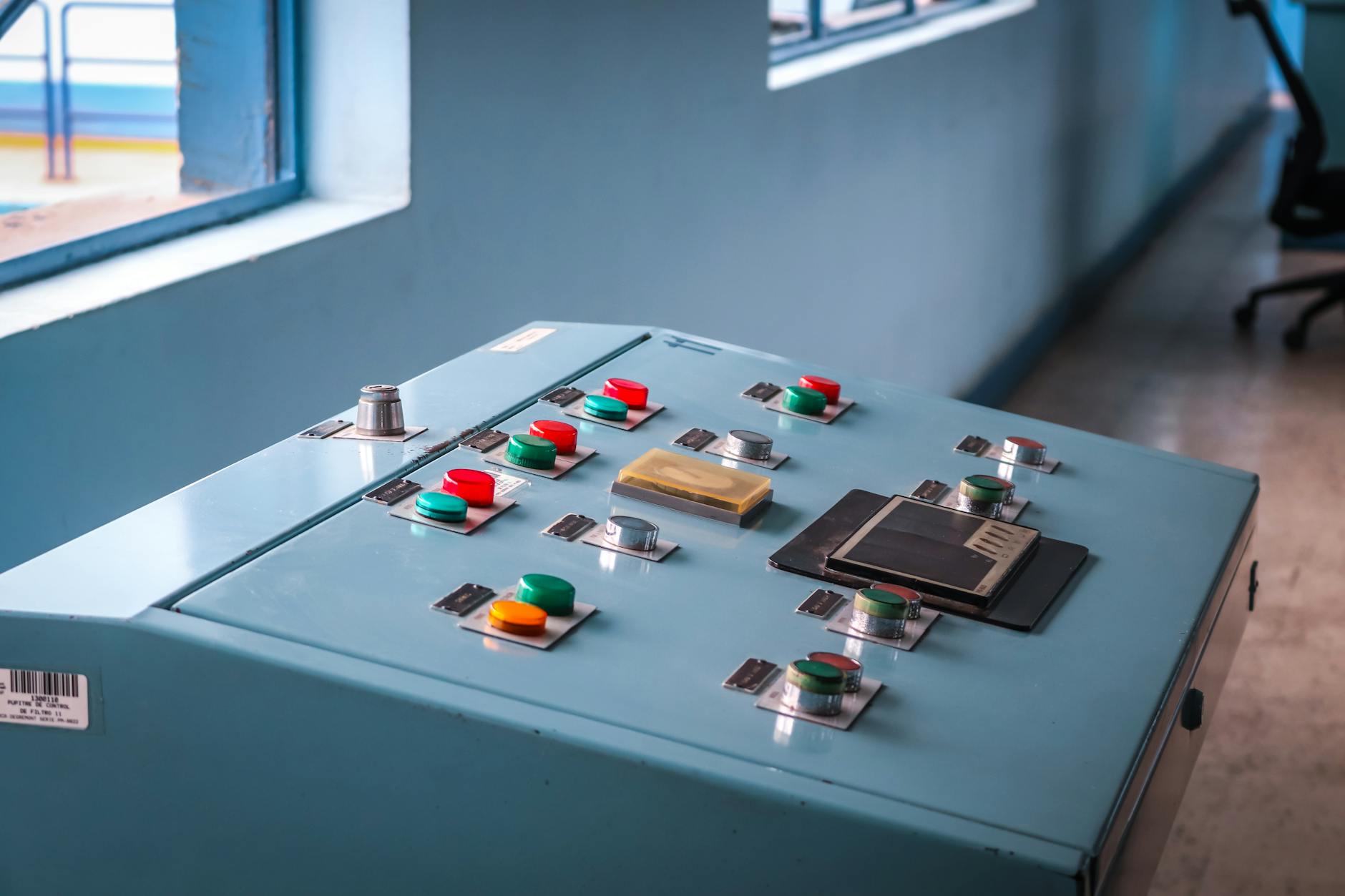

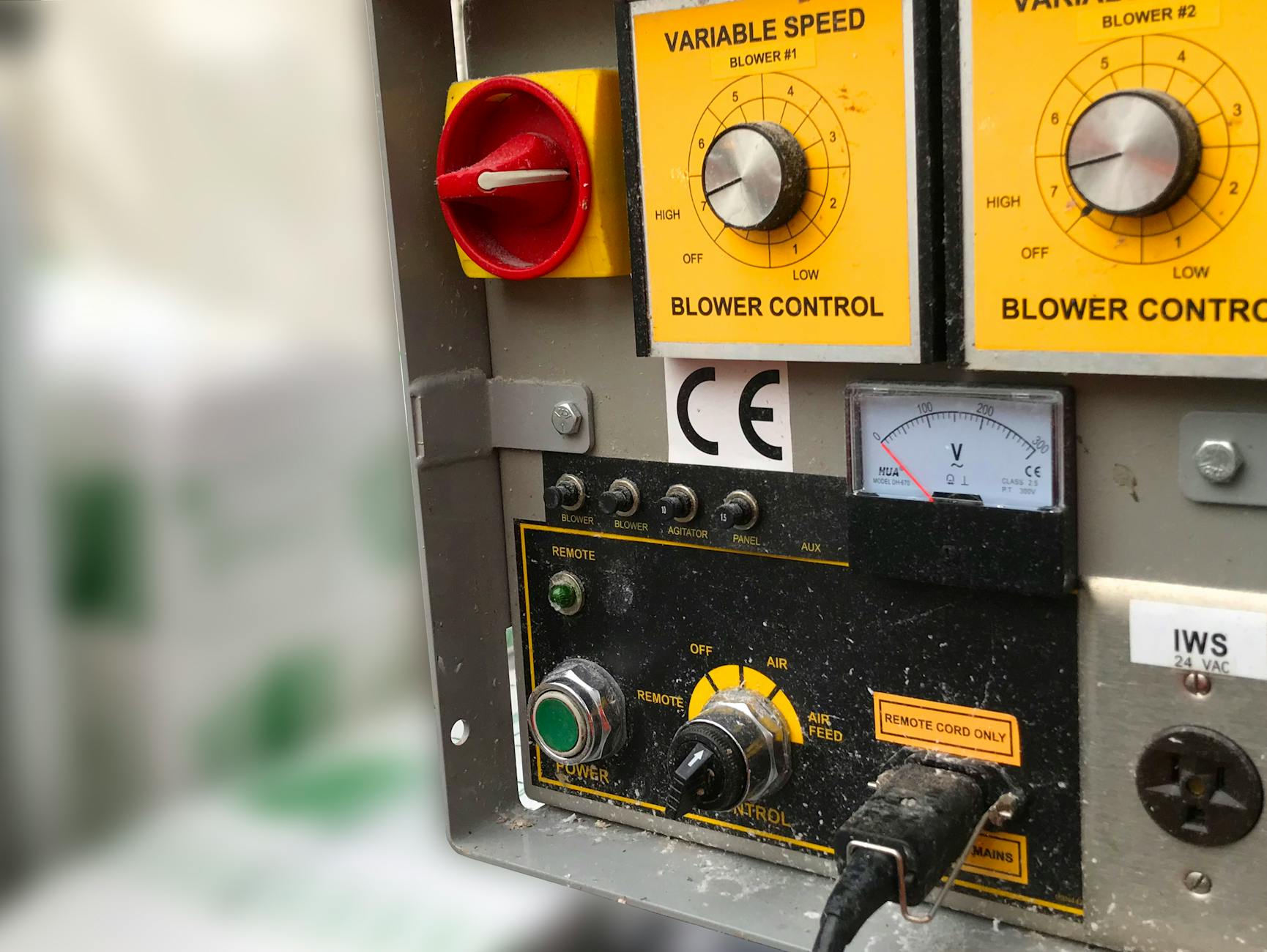

Elementy montowane na drzwiach i panel operatorski – wpływ na wiercenie i okablowanie

Każdy dodatkowy element na drzwiach szafy to nie tylko wycięty otwór. To także osobne przewody przechodzące przez przepusty drzwiowe, więcej czasu na opisywanie i test, czy przewody nie są narażone na uszkodzenia przy otwieraniu drzwi.

Częstą praktyką jest umieszczanie wielu sygnalizatorów, przełączników i przycisków bezpośrednio na drzwiach, nawet wtedy, gdy większość z nich będzie używana sporadycznie. Przy takim podejściu prefabrykator spędza sporo czasu na:

• precyzyjnym trasowaniu otworów (często ręcznie),
• okablowaniu ruchomej części drzwi (dłuższe przewody, konieczność wiązek z zapasem),
• kontroli, czy drzwi nie „ciągną” za wiązkę przy pełnym otwarciu.

Alternatywą, która w wielu aplikacjach sprawdza się lepiej, jest przeniesienie części funkcji na panel HMI albo do pulpitu operatorskiego na maszynie. Wtedy na drzwiach szafy pozostają tylko elementy wymagane przez przepisy (np. grzyb awaryjny, wybrane sygnalizacje) i ewentualnie podstawowe przełączniki trybu pracy, a cała „menuologia” ląduje w panelu dotykowym.

Popularna rada mówi: „wyciągnij wszystkie najważniejsze funkcje na drzwi, żeby operator miał wszystko pod ręką”. To sensowne przy prostych systemach bez HMI albo tam, gdzie obsługa preferuje fizyczne przyciski. Nie ma sensu w rozbudowanych instalacjach, gdzie panel operatorski i tak jest obecny, a liczba przełączników na drzwiach utrudnia prefabrykację i serwis. Przeniesienie logiki na HMI nie tylko zmniejsza liczbę elementów do wiercenia i okablowania, ale ułatwia późniejsze zmiany – wszystko odbywa się na poziomie software, bez ingerencji w szafę.

Dokumentacja do prefabrykacji: od „schematu ideowego” do kompletnego pakietu wykonawczego

Schemat ideowy kontra schemat wykonawczy – gdzie ginie czas prefabrykatora

Projekt elektryczny bywa oddawany w formie, którą projektant uważa za kompletną: są schematy ideowe, jest zestawienie materiałów, czasem layout płyty montażowej. Z punktu widzenia prefabrykatora to często dopiero połowa drogi. Brakuje szczegółów, przez które monter w warsztacie musi podejmować dziesiątki mikrodecyzji – a każda z nich to dodatkowe minuty.

Niedostateczna dokumentacja objawia się m.in. tym, że:

• brakuje dokładnych oznaczeń przekrojów przewodów między aparatami,
• nie ma opisanych tras kablowych i odniesień do konkretnych kanałów,
• brak spójnego systemu oznaczeń zacisków i przewodów (różne konwencje na rożnych arkuszach),
• layout nie uwzględnia realnych gabarytów aparatów z akcesoriami (np. dodatkowe styki, moduły komunikacyjne).

Prefabrykator może sobie z tym poradzić – doświadczony monter „dorysuje” resztę w głowie. Tyle że to oznacza więcej telefonów do projektanta, więcej improwizacji i większą szansę na rozjazd między dokumentacją a stanem faktycznym. Każda luka w projekcie to margines, na którym rośnie koszt roboczogodzin.

Praktyczny pakiet wykonawczy powinien zawierać, oprócz schematów ideowych:

• rysunki montażowe z dokładnymi wymiarami położeń aparatów i kanałów,
• tabelę połączeń (kto, dokąd, jakim przekrojem, z jakim oznacznikiem),
• zestawienie materiałów rozdzielone na: aparatura, osprzęt montażowy, okablowanie, oznaczniki,
• jasno zdefiniowane standardy oznaczeń (prefixy dla przewodów zasilających, sterowniczych, sygnałowych itd.).

Popularne przekonanie: „doświadczonemu prefabrykatorowi wystarczy schemat ideowy”. Owszem, wystarczy, ale cena za jego doświadczenie rośnie wraz z ilością improwizacji, jaką musi włożyć w projekt. Tam gdzie stawka godzinowa jest wysoka, opłaca się zainwestować w pełniejszy projekt i oddać do realizacji prace bardziej powtarzalne, możliwe w części do zautomatyzowania (np. cięcie i opisywanie przewodów wg wygenerowanej listy).

Standaryzacja oznaczeń i numeracji – mało spektakularna, ale kluczowa dla szybkości montażu

Numeryzacją przewodów i zacisków rzadko kto ekscytuje się na etapie oferty. To wydaje się detalem technicznym. W praktyce, gdy przychodzi do prefabrykacji, właśnie ta „nudna” standaryzacja decyduje, czy można wygenerować automatycznie listy cięć i oznaczników, czy monter musi śledzić każdy obwód ręcznie, skacząc między arkuszami.

Dobrze zaprojektowany system oznaczeń:

• pozwala po numerze przewodu od razu rozpoznać jego typ i przeznaczenie,
• jest spójny z numeracją zacisków i punktów pomiarowych,
• ułatwia rozliczanie zmian (łatwo dopisać nowe przewody bez „łamania” istniejącego schematu).

Z punktu widzenia prefabrykatora kluczowe jest, by numeracja była jednolita na wszystkich rysunkach i by dało się ją zaimportować do systemu służącego do drukowania oznaczeń. Każdy wyjątek i ręczny dopisek to potencjalna pomyłka, a późniejsze poprawki na gotowej szafie to czyste marnotrawstwo czasu.

Popularna praktyka: „dopasujemy numerację pod preferencje klienta, a resztę ustalimy w trakcie”. To podejście działa jedynie przy bardzo prostych projektach albo stałej współpracy, gdy obie strony znają swoje standardy na pamięć. Przy bardziej złożonych realizacjach znacznie rozsądniej jest przyjąć kilka sztywnych reguł numeracyjnych i je egzekwować – inwestor zyskuje na czytelności serwisu, prefabrykator na szybkości montażu.

Sporą pułapką jest też „historyczna numeracja” przejmowana z dawnych projektów klienta. Gdy każda modernizacja dopisuje kolejne zakresy numerów i wyjątki, po kilku latach powstaje chaotyczna mozaika, której nie ogarnia ani projektant, ani prefabrykator. Z zewnątrz wygląda to jak szacunek do standardu zakładowego, w rzeczywistości generuje godziny śledzenia obwodów i ręcznego dopasowywania oznaczników. Lepiej czasem zaproponować klientowi uporządkowany, lekko odmienny system, niż bezrefleksyjnie utrwalać stary bałagan tylko dlatego, że „tak było zawsze”.

Jest też druga skrajność: wyrafinowana, bardzo szczegółowa numeracja, która imponuje na rysunku, a zabija praktyczność w warsztacie. Jeśli do oznaczenia przewodu trzeba pięciu znaków prefiksu, trzech separatorów i kodu strefy, to przy drukowaniu oznaczników zaczynają się techniczne ograniczenia, a przy serwisie – zwykła ludzka nieczytelność. Dobry system jest wystarczająco bogaty, by odróżnić kluczowe typy obwodów, ale na tyle prosty, by monter był w stanie „czytać” go bez legendy po kilku godzinach pracy z projektem.

Zdrowym kompromisem okazuje się podejście: kilka twardych reguł na poziomie całej firmy (prefiksy, zakresy numerów, kolorystyka), a reszta – ustandaryzowana w ramach konkretnych typów szaf. Dzięki temu można przygotować szablony w programie CAD, generować listy przewodów, oznaczników i listew zaciskowych praktycznie z jednego źródła. Każda kolejna szafa tego samego typu powstaje szybciej, bo prefabrykacja zamienia się w powtarzalny proces, a nie indywidualne „rękodzieło” zależne od humoru projektanta.

Od tego, jak ułożony jest projekt – od założeń funkcjonalnych, przez layout i dobór aparatury, po numerację przewodów – zależy, czy prefabrykacja będzie walką z niedopowiedzeniami, czy przewidywalnym, policzalnym procesem. Szafa sterownicza może być polem improwizacji albo produktem, który da się powielić i rozwinąć bez ciągłego odkrywania koła na nowo; o tym przesądza właśnie jakość projektu, a nie tylko stawka roboczogodziny w warsztacie.

Rysunki warsztatowe i listy produkcyjne – łącznik między biurem projektowym a halą prefabrykacji

Schematy elektryczne, nawet bardzo dopracowane, nie mówią jeszcze prefabrykatorowi, jak fizycznie tę szafę wyprodukować. Dla warsztatu kluczowe są rysunki warsztatowe oraz listy produkcyjne – dokumenty, które zamieniają projekt koncepcyjny w zestaw konkretnych czynności na hali.

Przy dobrze przygotowanym pakiecie warsztatowym monter w zasadzie „układa klocki”: ma dokładnie określone długości przewodów, miejsca ich wprowadzenia, typ końcówek, numer listwy zaciskowej i kanału kablowego. Gdy tego brakuje, prefabrykacja zamienia się w ciągłą serię małych decyzji, które rozmywają odpowiedzialność między projektantem a warsztatem. To właśnie na tych mikrozadaniach ginie najwięcej godzin – nie na „trudnych” rzeczach, ale na wiecznym: „to poprowadzę tę wiązkę tędy, bo tak mi się wydaje”.

W praktycznym ujęciu, rysunki warsztatowe i listy produkcyjne powinny obejmować co najmniej:

• listy cięć przewodów z długościami, przekrojami i docelowymi oznaczeniami,
• szczegółowe rozwinięcia listew zaciskowych z podziałem na strony (pole szafy / obiekt),
• schematy kanałów kablowych wraz z przypisaną do nich wiązką przewodów,
• listy obróbki blach (otwory pod aparaty, przepusty kablowe, szyny, wsporniki).

Popularna praktyka głosi: „dobry prefabrykator i tak będzie ciął przewody na bieżąco, bo widzi, jak to wyjdzie w praniu”. Ma to sens przy jednostkowych szafach i wtedy, gdy warsztat jest realnie współautorem rozwiązania. Gdy jednak celem ma być powtarzalność i policzalny czas montażu, część myślenia trzeba przenieść do biura projektowego. Tam łatwiej przeanalizować trasy, zoptymalizować długości i zaplanować miejsca rezerw, zamiast liczyć, że monter „wyczuje” to na płycie montażowej.

Jeden z prostszych, ale skutecznych trików: dołączenie do projektu tabel, które można bezpośrednio zaimportować do drukarki oznaczników i ploterów tnących szyny. Zamiast przepisywać numery przewodów z PDF-a, warsztat pracuje na pliku wygenerowanym z narzędzia CAD. Różnica z punktu widzenia czasu i ryzyka pomyłek bywa kolosalna, zwłaszcza przy większych realizacjach.

Stopień szczegółowości dokumentacji – gdzie kończy się projekt, a zaczyna prefabrykacja

Spór o to, jak szczegółowy ma być projekt, wraca w niemal każdym zespole: jedni chcą rysować „wszystko”, inni wolą zostawić margines dla warsztatu. Obie postawy mają swoje zastosowanie, ale dopiero jasne określenie granicy pozwala rozsądnie policzyć koszt.

Zbyt ogólny projekt powoduje, że prefabrykacja staje się twórcza aż za bardzo – każda szafa jest inna, nawet jeśli nazwa na tabliczce znamionowej jest taka sama. Zbyt szczegółowy projekt z kolei dławi zespół projektowy, który spędza godziny na dopieszczaniu detali, które mógłby równie dobrze doprecyzować standard warsztatowy. Równowaga zwykle pojawia się tam, gdzie projekt opisuje jasno wszystko, co wpływa na bezpieczeństwo, funkcję i serwis, a pozostawia warsztatowi tylko te decyzje, które nie zmieniają tych trzech obszarów.

Przykładowy podział odpowiedzialności może wyglądać następująco:

• projektant definiuje: typy i przekroje przewodów, punkty przyłączeń, przebieg głównych tras, rezerwy miejsca, zasady grupowania obwodów,
• warsztat decyduje: jak dokładnie ułożyć wiązkę w kanale, jak zagiąć przewody, w jakiej kolejności montować moduły.

Popularna rada brzmi: „wszystko trzeba opisać, żeby nie było niedomówień”. Taki perfekcjonizm ma sens w branżach o krytycznym znaczeniu bezpieczeństwa (np. offshore, kolej), ale w standardowej automatyce przemysłowej może paradoksalnie generować bałagan: przy każdej niewielkiej zmianie trzeba poprawiać dziesiątki drobiazgów na rysunkach. Alternatywą jest jasny podział: lista rzeczy, które muszą być na rysunku (bo wpływają na bezpieczeństwo i serwis), oraz katalog standardów warsztatowych – opisanych osobno i egzekwowanych po stronie prefabrykatora.

Im wcześniej taki podział zostanie ustalony między projektantem a wykonawcą, tym łatwiej przewidzieć, ile godzin idzie na projekt, a ile na prefabrykację. Brak tej umowy kończy się zwykle wzajemnym przerzucaniem odpowiedzialności: projektant mówi, że „przecież wszystko jest na schemacie ideowym”, warsztat – że „przecież nie jesteśmy projektantami”. Cena końcowa rośnie po cichu, krok po kroku.

Wersjonowanie dokumentacji i zarządzanie zmianą – największy ukryty koszt

Z punktu widzenia czasu prefabrykacji największym wrogiem nie jest nawet słaby projekt, tylko projekt, który zmienia się w trakcie montażu. Każda korekta na poziomie schematu pociąga za sobą lawinę: poprawki w listach połączeń, inne długości przewodów, zamianę aparatów, a czasem nawet przeróbkę płyty montażowej. Jeśli proces zarządzania zmianą nie jest uporządkowany, warsztat traci roboczogodziny na odkręcanie tego, co już zostało zrobione zgodnie z poprzednią wersją dokumentacji.

Kluczowe, choć mało spektakularne, elementy procesu zmian to m.in.:

• jednoznaczne oznaczanie wersji dokumentacji (numer, data, autor, zakres zmian),
• zakaz równoległego używania kilku wersji rysunków na hali prefabrykacji,
• checklista, co dokładnie trzeba przemontować / poprawić przy konkretnej zmianie,
• rejestr zmian przekazywany także klientowi (żeby oczekiwania były spójne z tym, co fizycznie powstaje).

Popularne przekonanie: „zmiany w trakcie to norma, nie ma co z tym walczyć, trzeba być elastycznym”. Elastyczność ma sens, o ile każda modyfikacja przechodzi przez prosty, ale twardy proces: identyfikacja wpływu na prefabrykację, akceptacja kosztu i czasu, dopiero potem wdrożenie. Inaczej szybko dochodzi się do sytuacji, w której warsztat pracuje na starszej wersji, projektant nanosi poprawki „na swój użytek”, a inwestor ma jeszcze inną wersję wydruku w segregatorze.

Jeden z prostszych sposobów na ograniczenie chaosu to przyjęcie zasady „zamrożenia” projektu na czas prefabrykacji. Po formalnej akceptacji dokumentacji technicznej zmiany są dopuszczalne tylko jako oddzielne zlecenia, z jasno podaną wyceną roboczogodzin i materiału. Sama świadomość, że każde „a może jeszcze ten jeden sygnał” będzie miało cenę, skutecznie porządkuje dyskusje po stronie inwestora i developerów software.

Szablony projektowe i biblioteki – kiedy opłaca się inwestować w powtarzalność

Kolejnym obszarem, w którym projekt może albo zabić, albo uratować czas prefabrykacji, są szablony i biblioteki. Mowa zarówno o typowych fragmentach schematów (sekcje zasilania, typowe układy napędowe), jak i gotowych layoutach płyt montażowych dla powtarzalnych typów szaf.

Tworzenie szablonów wydaje się z początku stratą czasu: zamiast „narysować jak leci”, projektant spędza dodatkowe godziny na dopracowaniu modułowego rozwiązania. Zwrot z tej inwestycji pojawia się dopiero przy kolejnych realizacjach, kiedy prefabrykacja zaczyna działać jak montaż klocków, a nie każdy projekt jak jednostkowe dzieło sztuki.

Kiedy biblioteki naprawdę działają:

• gdy portfel projektów obejmuje kilka powtarzalnych rodzin szaf (np. szafy napędowe, sterownicze, rozdzielnice pomocnicze),
• gdy za szablonami idą również standardy prefabrykacji (stałe typy przekrojów, kolorystyki, listew zaciskowych),
• gdy zespół projektowy faktycznie korzysta z biblioteki, zamiast ją omijać przy „ciekawszych” realizacjach.

Popularna rada: „projektuj każdą szafę pod klienta, nic na szablonach”. Działa wyłącznie w niszowych, bardzo specjalistycznych aplikacjach lub tam, gdzie każdy projekt jest rzeczywiście unikatowy. W większości zakładów przemysłowych powtarzalność jest większa, niż na pierwszy rzut oka się wydaje. Nawet jeśli funkcja procesowa jest inna, 80% elementów szafy może opierać się o wspólny, sprawdzony rdzeń. Im więcej tego „wspólnego DNA”, tym krótszy czas prefabrykacji i mniejsze ryzyko błędów – warsztat zna już układ, wie, gdzie spodziewać się newralgicznych miejsc, a gdzie ma wbudowane rezerwy.

Dobrze zbudowana biblioteka projektowa to nie tylko schematy. To także szablony opisów na tabliczkach znamionowych, standardowe wzory list przewodów, spójne zestawienia materiałów. Każdy taki „gotowiec” to kilka minut mniej na etapie projektu i kilkanaście minut mniej na prefabrykacji oraz kontroli jakości.

Projekt pod prefabrykację automatyczną – kiedy ma sens i co trzeba zmienić w podejściu

Coraz częściej w prefabrykacji pojawiają się narzędzia automatyzujące powtarzalne czynności: plotery do cięcia i znakowania szyn, automaty do cięcia i opisywania przewodów, centra obróbcze do drzwi i płyt montażowych. Same maszyny jednak nie przyspieszą niczego, jeśli projekt nie jest pod nie „przygotowany”.

Typowe bariery między projektem a automatyzacją to m.in.:

• brak jednoznacznych danych eksportowalnych z CAD (np. długości przewodów, typów końcówek),
• niestandardowe rozmieszczenie aparatów wymagające ręcznej korekty plików dla maszyn CNC,
• chaotyczna numeracja przewodów uniemożliwiająca masowe generowanie oznaczników.

Automatyzacja prefabrykacji ma sens dopiero wtedy, gdy dokumentacja jest na tyle uporządkowana, że większość danych wejściowych może być wygenerowana automatycznie. Jeśli projektant wciąż rysuje symbole „od zera” i nadaje opisy ręcznie, potencjał maszyn będzie marnowany – zysk z szybszego cięcia przewodów zostanie skonsumowany przez czas spędzany na przygotowaniu plików wejściowych.

Często powtarzana obietnica dostawców narzędzi brzmi: „kup maszynę, a prefabrykacja od razu przyspieszy”. W praktyce, bez zmiany sposobu projektowania dochodzi co najwyżej do przeniesienia części pracy z warsztatu do biura: zamiast monterów, to projektanci i technologowie spędzają czas na ręcznym „karmieniu” automatu danymi. Realny zysk pojawia się dopiero przy zintegrowanym podejściu: szablony w CAD, standaryzacja oznaczeń, dane eksportowane jednym kliknięciem do maszyn.

Dla wielu firm rozsądniejszym krokiem niż od razu pełna automatyzacja jest „półautomat”: najpierw uporządkowana numeracja i listy przewodów, potem drukowanie oznaczników i cięcie szyn na ploterze, a dopiero na końcu rozważenie automatu do przewodów. Dzięki temu zmiana procesu jest rozłożona w czasie, a projektanci mają szansę dostosować sposób dokumentowania do nowych możliwości, zamiast zostać zaskoczonymi przez gotowy park maszynowy.

Wspólny język projektanta, prefabrykatora i serwisu – dlaczego brak spójności wraca jako koszt

Projekt szafy sterowniczej powstaje zwykle w cieniu przyszłego procesu produkcyjnego i serwisowego. Tymczasem to, jaką logikę przyjmie projektant przy opisywaniu obwodów, prowadzeniu wiązek i grupowaniu funkcji, bezpośrednio wpływa na to, czy prefabrykacja i późniejsze utrzymanie ruchu będą w stanie „czytać” ten projekt bez translatora.

Jeżeli każdy dział ma własną logikę – projektanci opisują po swojemu, prefabrykacja przerabia to pod swoje nawyki, a serwis wprowadza „korekty” do dokumentacji na obiekcie – projekt przestaje być jednym źródłem prawdy. Efekt jest prosty: więcej telefonu do przyjaciela, więcej wizyt „autora” szafy na obiekcie, więcej godzin poszukiwawczych przy każdej awarii czy rozbudowie.

Najbardziej niedocenionym elementem projektu są krótkie, bardzo konkretne ustalenia między tymi trzema światami. W praktyce chodzi o kilka rzeczy:

• uzgodniony sposób grupowania obwodów (np. sekcje procesowe, strefy bezpieczeństwa, napędy),
• wspólna logika oznaczeń aparatów i zacisków (tak, aby serwisant, patrząc na symbol, od razu wiedział, czego szuka w szafie),
• stałe miejsca na rezerwy i punkty pomiarowe, uzgodnione pod kątem późniejszej diagnostyki.

Popularna rada brzmi: „projektant powinien myśleć o serwisie”. To prawda, ale bez rozmowy z serwisem kończy się zwykle na teoretycznych założeniach. Znacznie skuteczniejsze jest podejście, w którym kluczowe standardy powstają w dialogu: serwis mówi, gdzie traci czas, prefabrykacja – co opłaca się standaryzować, a projekt – jak to zamknąć w spójnych zasadach. W efekcie dokumentacja nie jest zbiorem symboli do zatwierdzenia przez dział Utrzymania Ruchu, tylko narzędziem, które faktycznie skraca czas produkcji i naprawy.

Z punktu widzenia prefabrykacji taka trójstronna współpraca oznacza zwykle mniej niespodzianek. Nie pojawiają się już w połowie montażu żądania typu „dodajmy jeszcze kilka gniazd serwisowych” albo „przenieśmy tę listwę, bo serwis tam nie sięgnie”, bo te oczekiwania zostały uwzględnione na etapie projektu. Każde takie „drobne” przesunięcie, gdy płyta jest już okablowana, to nieproporcjonalnie duży koszt – ślad po braku wspólnego języka na starcie.

Najczęściej zadawane pytania (FAQ)

Jak projekt szafy sterowniczej wpływa na czas prefabrykacji?

Dobrze przygotowany projekt wykonawczy działa jak instrukcja montażu: prefabrykator nie musi niczego zgadywać, tylko składa szafę krok po kroku. Gdy są podane konkretne przekroje przewodów, trasy kablowe, listy zacisków i czytelne widoki montażowe, montaż mechaniczny i okablowanie idą znacznie szybciej.

Przy projekcie „na pół gwizdka” warsztat zaczyna projektować zamiast montować: dobiera przekroje, wymyśla trasy, układa aparaturę po swojemu. Każda taka decyzja to kilka minut, przy dużej szafie robi się z tego kilkadziesiąt dodatkowych godzin.

Czy da się realnie obniżyć koszt wykonania szafy inwestując więcej w projekt?

Tak, pod warunkiem że dodatkowy czas projektanta jest skierowany na prefabrykację, a nie na „upiększanie” rysunków. Koszt projektu rośnie, ale spadają godzinówki na warsztacie, maleje liczba poprawek i ryzyko reklamacji. Przy większych lub powtarzalnych szafach bilans zwykle jest mocno na plus.

Efekt dają przede wszystkim: standaryzacja modułów (np. powtarzalne sekcje silnikowe), szczegółowe widoki montażowe i automatycznie generowane listy przewodów, zacisków i oznaczników. Gdy tych elementów brakuje, „tani” projekt szybko zamienia się w drogą prefabrykację.

Jaka jest różnica między schematem do zatwierdzenia a projektem pod prefabrykację?

Schemat do zatwierdzenia pokazuje funkcje i logikę: jakie urządzenia są sterowane, jakie są tryby pracy, jak wygląda koncepcja. Nie zawiera jednak wszystkich detali potrzebnych do montażu: konkretnych długości i przekrojów przewodów, tras kablowych, szczegółowych list zacisków czy rysunków zabudowy.

Projekt pod prefabrykację to dokumentacja wykonawcza, na podstawie której można fizycznie zbudować szafę bez „dopowiadania”. Obejmuje m.in. widoki montażowe płyt i drzwi, pełne zestawienia materiałowe, listy kabli i sygnałów, sposób prowadzenia przewodów, detale uziemienia i ekranowania. Jeśli do warsztatu trafi tylko schemat koncepcyjny, czas wykonania i liczba błędów rosną lawinowo.

Jakie błędy w projekcie najbardziej podnoszą koszt prefabrykacji?

Najdroższe są braki, które zmuszają prefabrykatora do samodzielnego „domyślania się” projektu. Typowe przykłady to: brak listy zacisków, nieprecyzyjne długości kabli, brak opisanych tras kablowych, brak widoków montażowych, pominięte detale uziemienia i separacji obwodów. Każda luka to dodatkowe pytania, przestoje i ryzyko przeróbek.

Drugą grupą są decyzje, które komplikują mechanikę i okablowanie: przypadkowy layout, zbyt gęsta zabudowa aparatury, nieprzemyślany podział na listwy zaciskowe, nadmiar mostków i przejść między kanałami. Czasem niewielka korekta – np. zmiana typu aparatury na zgodną z dostępnym rastrem – skraca montaż o wiele godzin.

Jak unikać „przewymiarowania” szafy przez zbyt ogólne wymagania środowiskowe?

Kluczowe jest doprecyzowanie warunków pracy jeszcze przed rozpoczęciem rysowania: gdzie dokładnie stoi szafa, czy jest osłonięta, jak wygląda temperatura, wilgotność, zapylenie, mycie, atmosfera chemiczna. Ogólne hasło „warunki przemysłowe” popycha projektanta w stronę najbezpieczniejszych (czytaj: najdroższych) rozwiązań – wyższy IP, lepsze przewody, dodatkowa klimatyzacja.

Lepsza praktyka: wspólna weryfikacja środowiska z inwestorem i utrzymaniem ruchu. Często okazuje się, że wystarczy niższy stopień ochrony, inne miejsce posadowienia lub prostszy system chłodzenia. Różnica potrafi obniżyć koszt szafy o kilkanaście procent i jednocześnie uprościć prefabrykację.

Jak ograniczyć „miło mieć” funkcje, które podnoszą koszt wykonania szafy?

Pierwszy krok to podział funkcji na trzy grupy: wymagane przez bezpieczeństwo i proces, realnie używane operacyjnie oraz „na wszelki wypadek”. Do tej trzeciej kategorii najczęściej trafiają rozbudowane sygnały diagnostyczne, wiele trybów pracy ręcznej, nadmiar lampek i przełączników.

Dobrym filtrem jest spojrzenie przez pryzmat TCO: czy dany sygnał czy funkcja rzeczywiście skróci diagnozę usterek lub poprawi pracę operatora na tyle, że zrekompensuje koszt przewodów, aparatury, miejsca w szafie i testów? Część życzeń lepiej zrealizować programowo w HMI/SCADA niż w postaci dodatkowego „żelastwa” i okablowania w szafie.

Od czego zacząć, żeby nowe projekty szaf były tańsze w prefabrykacji?

Dobry punkt startu to ustalenie kilku standardów: powtarzalnych modułów (np. typowe pola silnikowe), schematu oznaczeń przewodów i zacisków, domyślnego layoutu szafy oraz listy minimalnych informacji w dokumentacji wykonawczej. Dzięki temu kolejne projekty nie są tworzone „od zera”, a warsztat wie, czego się spodziewać.

Drugi krok to szczera analiza ostatnich realizacji: gdzie wystąpiło najwięcej pytań z warsztatu, co najczęściej było poprawiane, które elementy zabrały najwięcej czasu. Na tej podstawie można świadomie „doinwestować” przyszłe projekty w te obszary – zwykle wychodzi taniej niż kolejne godziny walki z niedoprecyzowaną szafą na etapie prefabrykacji.

Co warto zapamiętać

• Oszczędzanie na projekcie często mści się w warsztacie – godzina „ucięta” u projektanta potrafi wygenerować nawet dziesięć godzin dodatkowej pracy przy prefabrykacji, poprawkach i uruchomieniu.
• Rysunek koncepcyjny nie jest projektem do prefabrykacji: brak list zacisków, tras kablowych, przekrojów przewodów czy widoków montażowych zamienia prefabrykatora w projektanta i podbija koszt szafy.
• Dobrze przygotowany projekt wykonawczy to w praktyce instrukcja montażu – im mniej miejsca na interpretację, tym szybszy montaż mechaniczny, okablowanie i testy oraz mniejsze ryzyko rozjazdu z założeniami.
• Layout szafy ma bezpośredni wpływ na czas okablowania: krótkie, logiczne trasy przewodów, powtarzalne moduły i minimalne krzyżowanie wiązek potrafią skrócić roboczogodziny o kilkadziesiąt procent.
• Droższy, bardziej szczegółowy projekt (widoki montażowe, standaryzacja modułów, automatyczne listy przewodów i zacisków) często obniża całkowity koszt szafy, zwłaszcza przy większych lub powtarzalnych realizacjach.
• Największy wpływ na koszt i złożoność powstaje już na etapie założeń funkcjonalnych: każda „na wszelki wypadek” funkcja, rezerwa I/O czy sygnał diagnostyczny to dodatkowe aparaty, przewody i godziny montażu.
• Popularne podejście „szafa jak ostatnio, warsztat sobie poradzi” działa tylko przy bardzo prostych układach; przy rozbudowanych instalacjach z wieloma napędami i magistralami szybko zjada marżę wykonawcy i termin realizacji.
