Digitalizacja dokumentacji maszyn: pierwszy krok do inteligentnej produkcji

Dlaczego digitalizacja dokumentacji maszyn jest kluczowa dla Przemysłu 4.0

Dokumentacja jako „system operacyjny” fizycznej maszyny

Maszyna w hali produkcyjnej ma swoje odpowiedniki w świecie informacji. To rysunki wykonawcze, schematy elektryczne i pneumatyczne, listy części, parametry procesowe, receptury, instrukcje i procedury serwisowe. Razem tworzą coś w rodzaju systemu operacyjnego maszyny – bez tego warstwy informacyjnej fizyczne urządzenie staje się czarną skrzynką.

Cyfrowa dokumentacja maszyn przestaje być jedynie zbiorem plików „na wszelki wypadek”. Staje się podstawą do:

• planowania i wykonywania przeglądów (utrzymanie ruchu, serwis zewnętrzny),
• analizy przyczyn awarii (RCM, RCA),
• konfiguracji parametrów i szybkich przezbrojeń,
• integracji z systemami CMMS, MES, SCADA i IoT,
• budowy digital twin (cyfrowego bliźniaka) maszyny lub całej linii.

Bez tej informacyjnej „nakładki” wiele inicjatyw Przemysłu 4.0 kończy się na pojedynczych pilotażach, których nie da się rozsądnie skalować. Cyfryzacja samych danych produkcyjnych (czasy cykli, alarmy, OEE) bez porządnej dokumentacji technicznej prowadzi do sytuacji: „wiemy, że jest źle, ale nie umiemy skutecznie zareagować”.

Wpływ jakości dokumentacji na OEE, MTTR i błędy operacyjne

OEE (Overall Equipment Effectiveness), MTTR (Mean Time To Repair) i liczba błędów popełnianych przy obsłudze maszyn są mocno powiązane z tym, jak wygląda dokumentacja. Nie chodzi tylko o to, czy ona „jest”, ale czy jest aktualna, kompletna i szybka do odnalezienia.

Typowy łańcuch przy awarii wygląda tak:

• Operator zgłasza problem,
• technik utrzymania ruchu szuka dokumentacji,
• po jej znalezieniu identyfikuje element (czujnik, moduł, przewód),
• szuka zamiennika / części,
• przeprowadza naprawę i test.

Każdy etap przedłuża się, gdy dokumentacja jest rozproszona po segregatorach, prywatnych dyskach, mailach i „głowach” doświadczonych mechaników. Często więcej czasu zajmuje dojście do informacji niż sama naprawa. Skrócenie etapu poszukiwania i weryfikacji informacji z 30–40 minut do kilku minut to jeden z najbardziej namacalnych efektów digitalizacji dokumentacji.

Podobnie przy przezbrojeniach – brak jasnych, ustandaryzowanych parametrów i instrukcji w jednym miejscu powoduje, że każde przezbrojenie ma charakter „projektu R&D”, a nie powtarzalnej operacji. Digitalizacja dokumentacji procesowej i receptur w formie spójnych szablonów pozwala zamienić wiedzę ekspercką w procedury, które da się wykonać krok po kroku, a następnie analizować pod kątem optymalizacji.

Zeskanowane kartki kontra ustrukturyzowana baza wiedzy

Często digitalizacja jest błędnie rozumiana jako „zrobienie PDF-ów z papierów”. To jedynie cyfryzacja nośnika, a nie digitalizacja procesu i treści. Pliki PDF z zeskanowanymi stronami bez odpowiedniej struktury, nazw, metadanych i wersjonowania są tylko trochę wygodniejszym segregatorem.

Ustrukturyzowana cyfrowa dokumentacja maszyn spełnia inne kryteria:

• każdy dokument jest przypisany do konkretnego obiektu technicznego (linia, maszyna, moduł, komponent),
• istnieją jasne zasady nazewnictwa plików i numeracji dokumentów,
• możliwe jest przeszukiwanie po słowach kluczowych, numerach części, numerach obwodów, tagach sygnałów,
• funkcjonuje kontrola wersji (wiadomo, która wersja jest obowiązująca),
• dostęp do dokumentów można zintegrować z innymi systemami (CMMS, MES, SCADA, ERP).

Różnica między „folderem PDF-ów” a systemem zarządzania dokumentacją (DMS/PLM lub wyspecjalizowanym modułem w CMMS) jest kluczowa dla dalszego rozwoju. Pierwsze rozwiązanie jest ślepą uliczką – działa w małej skali, ale skaluje się źle i szybko generuje chaos wersji. Drugie staje się fundamentem inteligentnej produkcji.

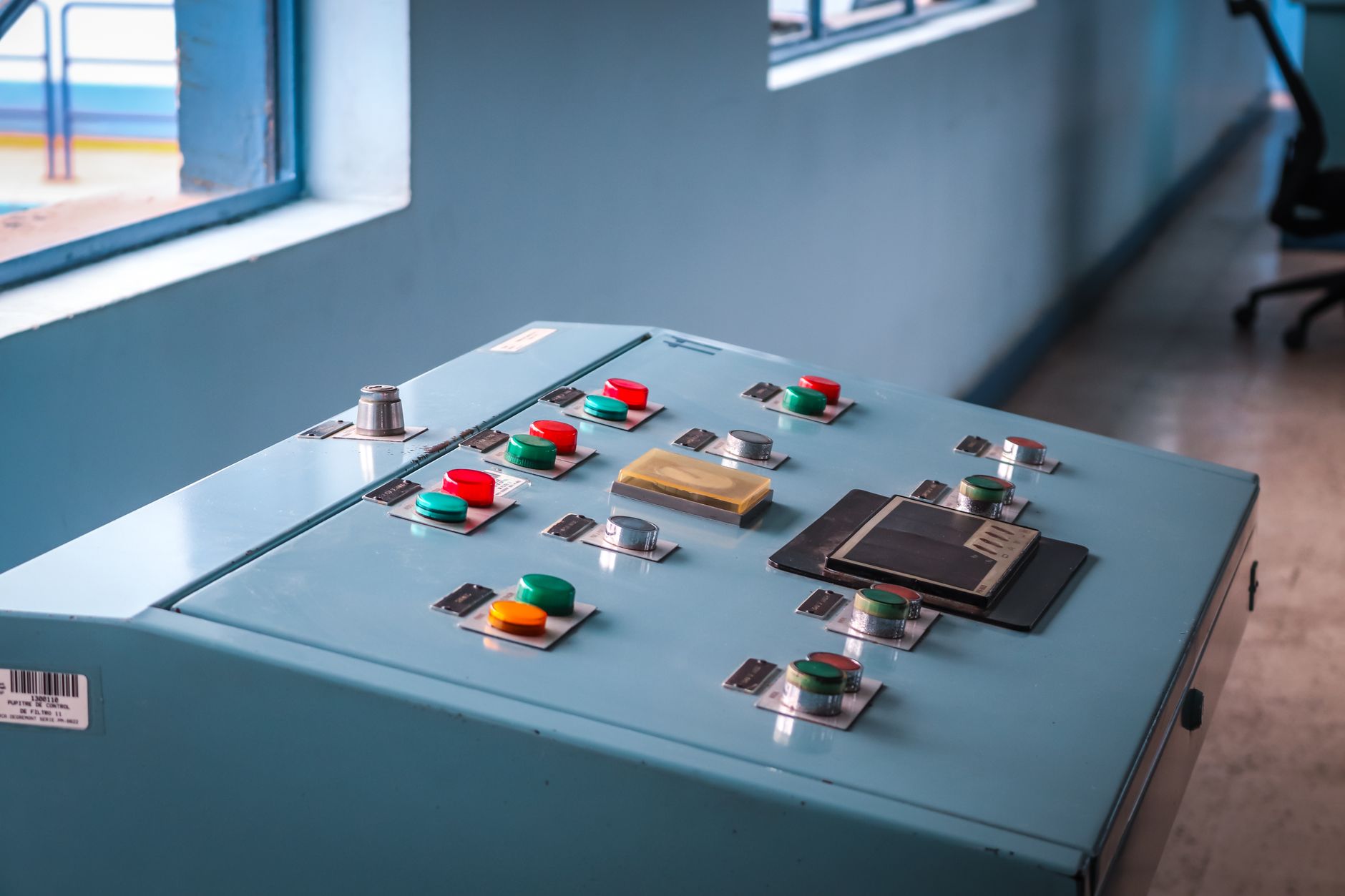

Rola dokumentacji w automatyzacji, monitoringu i digital twin

Digital twin w utrzymaniu ruchu i procesach produkcyjnych nie istnieje bez dokładnych odwzorowań: struktury fizycznej (BOM, schematy) i funkcjonalnej (logika sterowania, parametry, ograniczenia). Sensowny cyfrowy bliźniak wymaga, aby:

• komponenty były zidentyfikowane i opisane (czujniki, napędy, moduły I/O),
• istniało powiązanie między fizycznym elementem, sygnałem w sterowniku, adresem w PLC/SCADA i danymi historycznymi w bazie,
• dokumentacja zawierała zakresy pracy, parametry nominalne, dopuszczalne odchyłki.

Bez ustandaryzowanej dokumentacji trudno mówić o zaawansowanym monitoringu stanu maszyn, analizie przyczyn trendów czy algorytmach predictive maintenance. Czujniki mogą generować dane, ale jeśli nie wiadomo, do jakiego dokładnie komponentu się odnoszą i jaki jest ich kontekst, trudno przejść od „ładnych wykresów” do konkretnych działań technicznych.

Przykłady z praktyki: 15 minut kontra kilka godzin przestoju

Przykład 1: na linii pakującej przestaje działać jeden z transporterów. Technik otrzymuje zgłoszenie, podchodzi do szafy sterowniczej, otwiera tablet, skanuje kod QR na drzwiach szafy. System wyświetla aktualny schemat elektryczny powiązany z tą konkretną maszyną i szafą, z naniesionymi numerami przewodów i modułów I/O. Po numerze przewodu technik od razu identyfikuje uszkodzony czujnik i odpowiedni moduł wejściowy. Po 15 minutach transporter znowu pracuje.

Przykład 2: to samo zdarzenie w zakładzie, w którym dokumentacja jest w segregatorach, a część zmian nigdy nie była naniesiona na schemat. Technik spędza kilkadziesiąt minut na szukaniu dokumentacji, kolejne kilkadziesiąt na weryfikacji, co jest aktualne, a co nie. Część informacji musi zdobyć, dzwoniąc do kolegi z nocnej zmiany. Naprawa trwa podobnie długo, ale czas dojścia do informacji zabija OEE.

Różnica nie wynika z „lepszych” ludzi, ale z jakości cyfrowej dokumentacji, łatwości jej użycia i integracji z maszyną (np. kodowanie QR na maszynach, automatyczne linkowanie dokumentów po numerze obiektu).

Co kryje się pod pojęciem „dokumentacja maszyn” w nowoczesnym zakładzie

Zakres dokumentacji: od OEM po dokumentację powykonawczą

W większości zakładów dokumentacja maszyn to mieszanka materiałów od producentów OEM, dokumentów tworzonych na miejscu oraz plików od integratorów i firm serwisowych. W praktyce wyróżnić można kilka grup:

• Dokumentacja OEM – instrukcje obsługi, katalogi części, oryginalne schematy elektryczne i pneumatyczne, modele CAD, deklaracje zgodności, certyfikaty bezpieczeństwa.
• Dokumentacja wewnętrzna – instrukcje stanowiskowe, procedury LOTO, procedury przezbrojeń, checklisty przeglądów, procedury awaryjne.
• Dokumentacja powykonawcza (as-built) – stan po uruchomieniu i pierwszych korektach, często różny od tego, co dostarczył OEM.
• Dokumentacja modernizacyjna – zmiany wprowadzone przez lata: dołożone czujniki, wymiany napędów, dodatkowe moduły PLC, zmiany logiki sterowania.
• Dokumentacja procesowa – receptury, parametry nastaw, okna procesowe, opisy sekwencji pracy, karty technologiczne.

Cyfryzacja musi objąć wszystkie powyższe grupy. Skupianie się wyłącznie na dokumentach OEM prowadzi do niebezpiecznej luki: „tak miało być” kontra „tak jest dzisiaj w szafie”. To właśnie digitalizacja dokumentacji powykonawczej i modernizacyjnej jest najtrudniejsza, ale też najbardziej krytyczna dla rzeczywistego stanu maszyn.

Typy dokumentów technicznych i ich specyfika

W nowoczesnym zakładzie dokumentacja maszyn obejmuje wiele formatów i typów informacji. Kluczowe grupy to:

• Dokumentacja mechaniczna – rysunki 2D (CAD), modele 3D (np. STEP, Parasolid), widoki złożeniowe, schematy układów napędowych, listy elementów (BOM mechaniczny).
• Dokumentacja elektryczna – schematy E-CAD, zestawienia kabli, listy połączeń, layouty szaf sterowniczych, listy zacisków.
• Dokumentacja pneumatyczna/hydrauliczna – schematy instalacji, zestawienia zaworów, siłowników, filtrów, parametry ciśnień i przepływów.
• Dokumentacja PLC/HMI – kopie programów, listy zmiennych (tagi), opisy funkcji, interfejsy komunikacyjne, matryce wejść/wyjść (I/O list).
• Dokumentacja IT/OT – konfiguracje switchy, adresacje IP, konfiguracje sieci przemysłowych (PROFINET, EtherNet/IP, Modbus TCP), mapy komunikacji.
• Listy części zamiennych – numery katalogowe, numery wewnętrzne, zamienniki, powiązanie z magazynem i ERP.

Każdy z typów wymaga nieco innego podejścia do digitalizacji. Rysunki 2D/3D i schematy E-CAD warto przechowywać zarówno w formie natywnej (do edycji), jak i w formacie „read-only” (np. PDF) dla szerokiego grona użytkowników. Programy PLC/HMI powinny mieć centralne repozytorium z historią zmian, a listy części zamiennych – powiązanie z CMMS/ERP.

Dane statyczne i dane dynamiczne w dokumentacji technicznej

Większość zakładów koncentruje się na danych statycznych: rysunkach, schematach, instrukcjach. Jednak równie istotne są dane dynamiczne, które zmieniają się w czasie i wpływają na utrzymanie zgodności dokumentacji z rzeczywistością.

Do danych statycznych zaliczają się m.in.:

• bazowe schematy elektryczne i pneumatyczne,
• modele 3D maszyn,
• podstawowe instrukcje obsługi OEM.

Dane dynamiczne to np.:

• karty historii zmian (co, kiedy, przez kogo zostało zmienione w maszynie),
• wersje firmware’u sterowników, HMI, falowników,
• aktualne parametry procesowe i receptury,
• logi z systemów kontroli wersji programów PLC/HMI.

Digitalizacja dokumentacji maszyn wymaga mechanizmu rejestrowania tych zmian. Nawet najlepszy schemat traci wartość, jeśli nie wiadomo, czy uwzględnia ostatnią modyfikację instalacji. Rozwiązaniem jest spójny workflow zmian w dokumentacji i jasne powiązanie go z procesem modyfikacji maszyn.

Formy przechowywania: od segregatora do repozytorium kodu

Informacja techniczna w zakładach często rozlewa się po wielu kanałach:

• szafy i segregatory przy maszynach,
• dyski sieciowe z drzewem folderów tworzonym „organicznie” przez lata,
• lokalne dyski laptopów automatyków i konstruktorów,
• systemy DMS/PLM (często ograniczone do działu projektowego),
• systemy CMMS (z załącznikami do zleceń i obiektów),
• repozytoria kodu (GIT, SVN) używane przez zespół automatyki.

Digitalizacja nie polega na tym, by wszystko „upchnąć” w jednym systemie, lecz by zdefiniować, co jest systemem wiodącym dla danej klasy informacji, a następnie spiąć je logicznymi odnośnikami. Przykładowo: kody PLC/HMI trzymać w repozytorium kodu, ale link do konkretnej wersji przypiąć do obiektu maszyny w CMMS i do dokumentu w DMS.

Tip: dobrym krokiem jest sporządzenie krótkiej mapy „gdzie realnie leży dana wiedza obecnie” i „gdzie powinna leżeć docelowo”. To prosty dokument, ale bardzo otwierający oczy w organizacjach typu brownfield.

Gdzie naprawdę jest wiedza o maszynach: segregatory, dyski, głowy

Wiele krytycznych informacji funkcjonuje tylko w formie nieformalnej: w notesie doświadczonego mechanika, w pamięci automatyka, który uruchamiał linię 10 lat temu, albo w prywatnym laptopie inżyniera, który odszedł z firmy. Tak wygląda realna zarządzanie wiedzą techniczną w większości starszych zakładów.

Cyfryzacja dokumentacji maszyn musi brać to pod uwagę. Same systemy i narzędzia nie wystarczą, jeśli nie zostanie przeprowadzona akcja „wydobycia” wiedzy z głów i notesów. Często wystarczą:

• cykle warsztatów z doświadczonymi mechanikami i automatykami,
• spisywanie uwag i „tricków” wprost do kart maszyn,
• nagrania krótkich filmów instruktażowych z przezbrojeń / typowych napraw i podpięcie ich jako załączniki do maszyn.

To również jest częścią digitalizacji – przekucie cichej wiedzy eksperckiej w udokumentowane, dostępne artefakty.

Bez tego etap digitalizacji kończy się na „ładnym repozytorium PDF-ów”, które i tak omijane jest w codziennej pracy. Dopiero gdy serwisant widzi realny zysk z dopisywania swoich notatek do karty maszyny – np. szybciej zamyka zlecenia, rzadziej odbiera telefony po godzinach – zaczyna traktować system jako narzędzie pracy, a nie dodatkowy obowiązek. Tu kluczowe są szybkie, namacalne sukcesy: skrócony czas przezbrojenia po nagraniu krótkiego filmu, mniej reklamacji po uzupełnieniu checklisty przeglądu o faktyczne „bolączki” linii.

Dobrym mechanizmem jest też włączenie digitalizacji wiedzy do standardu pracy. Przykład: po każdym większym usunięciu awarii technik ma w zleceniu CMMS prosty krok „aktualizacja dokumentacji”, z możliwością dodania zdjęcia, krótkiego opisu zmiany i odnośnika do schematu. Nie musi pisać elaboratu – ważne, żeby informacja nie została wyłącznie w jego głowie. Po kilku miesiącach takiej dyscypliny różnica jakościowa w dokumentacji jest wyraźnie odczuwalna.

Uwaga: ten proces praktycznie nigdy nie kończy się jednorazową akcją. Digitalizacja dokumentacji maszyn to w istocie zbudowanie cyklu życia informacji technicznej w zakładzie – od momentu pomysłu na modyfikację, przez projekt i wykonanie, aż po aktualizację schematów, list części, instrukcji i szkoleń. Dojrzałe organizacje mają to wpisane w procedury zmian (MOC – Management of Change) i nie dopuszczają uruchomienia zmodyfikowanej maszyny bez zamkniętej pętli dokumentacyjnej.

Gdy ta pętla zaczyna działać, kolejne kroki w stronę inteligentnej produkcji – integracja z CMMS, wykorzystanie danych z PLC, predykcja awarii – przestają być prezentacją na slajdach, a stają się naturalną konsekwencją uporządkowanej, cyfrowej bazy wiedzy o maszynach. To właśnie ona jest pierwszym realnym „silnikiem” Przemysłu 4.0 w istniejącym zakładzie.

Najczęściej zadawane pytania (FAQ)

Na czym polega digitalizacja dokumentacji maszyn w Przemyśle 4.0?

Digitalizacja dokumentacji maszyn to nie tylko zeskanowanie papierowych dokumentów do PDF. Chodzi o zbudowanie ustrukturyzowanej bazy wiedzy powiązanej z konkretnymi obiektami technicznymi (linie, maszyny, moduły, komponenty), z kontrolą wersji, metadanymi i możliwością szybkiego wyszukiwania.

W praktyce oznacza to przypisanie dokumentów do hierarchii majątku, wdrożenie standardów nazewnictwa i numeracji dokumentów, opisanie plików metadanymi (typ, obszar, numer części, numer obwodu, tag PLC) oraz integrację z systemami CMMS, MES, SCADA czy ERP. Taki system staje się „warstwą informacyjną” nad fizycznymi maszynami.

Jak digitalizacja dokumentacji wpływa na OEE i MTTR?

OEE (Overall Equipment Effectiveness) i MTTR (Mean Time To Repair) są mocno uzależnione od tego, jak szybko technicy i operatorzy docierają do właściwych informacji. Jeśli dokumentacja jest niespójna, nieaktualna lub rozsiana po segregatorach, czas dojścia do przyczyny problemu często jest dłuższy niż sama naprawa.

Po ustrukturyzowaniu dokumentacji i podpięciu jej pod konkretną maszynę technik może w kilka minut znaleźć aktualny schemat, listę części i parametry pracy. Skrócenie etapu „szukania i weryfikacji” z kilkudziesięciu minut do kilku bezpośrednio obniża MTTR i ogranicza straty OEE podczas awarii czy przezbrojeń.

Czym różni się „zrobienie PDF-ów” od prawdziwej digitalizacji dokumentacji?

Zeskanowane kartki w PDF to tylko zmiana nośnika z papieru na plik. Bez struktury, metadanych, wersjonowania i powiązania z obiektami technicznymi taki zbiór PDF-ów zachowuje się jak cyfrowy segregator – przy małej skali działa, ale bardzo szybko generuje chaos.

Prawdziwa digitalizacja dokumentacji oznacza wykorzystanie systemu DMS/PLM lub dedykowanego modułu w CMMS, w którym:

• każdy dokument jest przypisany do konkretnej maszyny, modułu lub komponentu,
• obowiązują standardy nazewnictwa i numeracji,
• jest jasna informacja o aktualnej wersji,
• możliwe jest wyszukiwanie po numerach części, obwodów, tagach sygnałów itp.

Taki system da się skalować na cały zakład, a nie tylko na jedną linię.

Jak zacząć digitalizację dokumentacji maszyn w istniejącym zakładzie?

Dobry start to inwentaryzacja: zebranie dokumentacji z wszystkich źródeł (OEM, integratorzy, serwis, własne procedury) i zestawienie jej z rzeczywistym stanem w szafach i na maszynach. Następny krok to zdefiniowanie struktury obiektów (drzewo: zakład–linia–maszyna–moduł–komponent) oraz standardu nazewnictwa plików i numeracji dokumentów.

Praktycznie warto zacząć od krytycznych linii lub maszyn o największym wpływie na OEE. Dla nich wdraża się system przechowywania dokumentów (np. moduł w CMMS), nadaje metadane, oznacza fizyczne obiekty kodami QR i weryfikuje aktualność schematów „as-built”. Dopiero później rozszerza się zakres na resztę parku maszynowego.

Jakie typy dokumentów powinny zostać objęte digitalizacją?

Zakres nie może ograniczać się tylko do dokumentów OEM. W nowoczesnym zakładzie do digitalizacji wchodzą m.in.:

• dokumentacja OEM (instrukcje, schematy, katalogi części, modele CAD, certyfikaty),
• dokumentacja powykonawcza (as-built) po uruchomieniu i pierwszych korektach,
• dokumentacja modernizacyjna – wszelkie zmiany wprowadzane przez lata,
• dokumentacja wewnętrzna – instrukcje stanowiskowe, procedury LOTO, przezbrojenia, checklisty,
• dokumentacja procesowa – receptury, parametry nastaw, okna procesowe, karty technologiczne.

Uwaga: największy problem zwykle leży w brakującej lub nieaktualnej dokumentacji as-built i modernizacyjnej – to ona odzwierciedla realny stan maszyny.

W jaki sposób cyfrowa dokumentacja wspiera budowę digital twin i predictive maintenance?

Digital twin (cyfrowy bliźniak) wymaga dokładnego odwzorowania struktury fizycznej (BOM, schematy) i funkcjonalnej (logika sterowania, parametry, ograniczenia). Jeśli dokumentacja jest spójna i powiązana z obiektami, można jednoznacznie zmapować: komponent → sygnał PLC/SCADA → dane historyczne → algorytm analityczny.

Dopiero wtedy dane z czujników i systemów SCADA przestają być „ładnymi wykresami”, a zamieniają się w konkretne informacje diagnostyczne. System predictive maintenance może porównywać bieżące parametry z zakresami nominalnymi z dokumentacji, uwzględniać konfigurację maszyny i realne modyfikacje wykonane przez lata.

Jak praktycznie udostępnić cyfrową dokumentację na hali produkcyjnej?

Najprostszy i skuteczny wzorzec to połączenie systemu DMS/CMMS z oznaczeniem fizycznych obiektów kodami QR lub NFC. Technik skanuje kod na szafie sterowniczej lub module maszyny i od razu widzi przypisane do niego dokumenty: schematy, listy części, instrukcje awaryjne.

Tip: standardem stają się tablety lub panele HMI zintegrowane z systemem dokumentacji. Dzięki temu operator lub technik na miejscu ma zawsze dostęp do aktualnej wersji dokumentów, zamiast wracać do biura po segregator albo zgadywać, czy dany wydruk jest jeszcze aktualny.
