Implementacja procedur soft start i soft stop dla delikatnych procesów pakowania

Dlaczego delikatne procesy pakowania potrzebują soft startu i soft stopu

Charakterystyka delikatnych produktów i konsekwencje zbyt agresywnego ruchu

Czy wiesz, które produkty na Twojej linii są najbardziej wrażliwe na wstrząsy? Zazwyczaj nie jest to tylko sam produkt, ale kombinacja produktu, opakowania i sposobu manipulacji. Najczęściej „krzyczą” o soft starcie i soft stopie:

• szkło i ceramika – butelki, słoiki, fiolki, ampułki, naczynia;
• kosmetyki i chemia – butelki z cienkiego PET, miękkie tuby, słoiki z kruchymi wieczkami;
• pieczywo i wyroby cukiernicze – chleb krojony, bułki, ciastka w tackach, praliny;
• farmacja – blistry, szkło farmaceutyczne, saszetki, delikatne kartoniki;
• opakowania zbiorcze – multipaki, displaye, kartony z luźnym wypełnieniem.

Każda z tych grup reaguje inaczej na przyspieszenia i szarpnięcia. Słoik z dżemem z grubego szkła zniesie dużo więcej niż ampułka farmaceutyczna w blistrze, ale już cienkościenny karton z luźnym produktem zacznie się deformować przy zbyt gwałtownym zatrzymaniu przenośnika zbiorczego. „Delikatność” dotyczy nie tylko łamliwości, ale także stabilności ułożenia – wysypujące się ciastka lub przechylone butelki generują takie same straty jak pęknięcie.

Kluczowym pytaniem jest: gdzie dokładnie Twoje produkty tracą stabilność? Na starcie linii, przy indeksowaniu, a może przy zatrzymaniu stacji etykietującej? Odpowiedź prowadzi bezpośrednio do decyzji, gdzie i jak agresywnie stosować soft start i soft stop.

Objawy „twardego” startu i stopu na linii pakującej

Jeśli masz wrażenie, że maszyna „szarpie”, zwykle jest już za późno – produkt dawno to odczuł. Typowe objawy zbyt gwałtownej dynamiki ruchu w liniach pakujących to:

• wysypywanie produktu z opakowań otwartych (tacki, kartony, kubki) przy nagłym starcie lub zatrzymaniu przenośnika, zwłaszcza zbiorczego,
• pęknięcia, wyszczerbienia, mikrouszkodzenia szkła, ceramiki lub kruchych plastików, widoczne dopiero po pewnym czasie lub przy kontroli jakości,
• rozkalibrowanie pozycji – produkt dojeżdża za daleko lub za blisko do stacji dozowania, klejenia, etykietowania, co w efekcie generuje błędy procesu,
• gubienie synchronizacji między przenośnikiem a modułem pick&place lub robotem – chwytak „nie trafia” w okno czasowe i pozycję produktu,
• stuknięcia i hałas mechaniczny przy rozruchu i zatrzymaniu, których nie powinno być przy prawidłowo dobranych profilach ruchu.

Jak często liczysz straty powstające tylko przy rozruchu i zatrzymaniu? W wielu zakładach zlicza się ogólne braki, ale nie rozróżnia ich przyczyny. Tymczasem dość częsty scenariusz to: pierwsze kilkadziesiąt–kilkaset sztuk po starcie linii ma wyraźnie wyższy odsetek odrzutów. Podobnie przy planowanym zatrzymaniu, gdy część produktów trafia „w próżnię” z powodu złej koordynacji faz stopu.

Gdy już wiesz, w której fazie cyklu rosną straty, możesz świadomie zaplanować, w których miejscach wprowadzić miękki start i miękki stop, zamiast ślepo wydłużać rampy na wszystkich napędach „po równo”.

Dynamika ruchu, mikrouszkodzenia i stabilność procesu

Czy obserwujesz reklamacje, które nie są oczywistym efektem „grubych” uszkodzeń, ale raczej subtelnych defektów? Delikatne rysy na szkle, poluzowane wieczka, nadwyrężone zgrzewy folii, mikropęknięcia kartonów – często mają źródło w powtarzalnych mikroprzeciążeniach generowanych przez zbyt „twardy” ruch.

W praktyce występuje prosta zależność:

• zbyt strome przyspieszenia powodują przemieszczenia względne między produktem a opakowaniem,
• nagłe zmiany przyspieszeń (jerk) generują krótkie, szokowe obciążenia, które ciężko wychwycić wizualnie, ale znakomicie „czują” je kruche elementy,
• te mikroobciążenia, powtarzane tysiące razy na zmianę, prowadzą do zmęczeniowego uszkodzenia opakowania lub produktu.

Soft start i soft stop nie służą tylko „ładnemu” ruszaniu maszyn. To narzędzie do zmniejszenia zmienności procesu, a więc do stabilniejszej jakości i powtarzalności. Maszyna, która zawsze startuje i zatrzymuje się w kontrolowany, łagodny sposób, generuje mniej rozkalibrowań, mniej rozszczelnień zgrzewów, mniej „uciekających” pozycji.

Soft start/stop jako element szerszej strategii optymalizacji

Czy traktujesz napęd jako „czarną skrzynkę”, którą ustawia dostawca, a Ty tylko wywołujesz sygnał start/stop z PLC? W wielu zakładach tak właśnie jest – a wtedy soft start i soft stop redukują się do dwóch cyfr w parametrze „czas rampy”. To ogromne marnotrawstwo potencjału.

Miękkie rozruchy i zatrzymania powinny być częścią całej strategii sterowania ruchem:

• tworzenia profilów prędkości i przyspieszeń dopasowanych do realnych ograniczeń produktu,
• kaskadowego sterowania – najpierw główne przenośniki, potem indeksowanie, potem stacje satelitarne,
• aktualizacji sekwencji PLC tak, aby logika sterowania „rozumiała”, że maszyna nie rozpędza się i nie hamuje natychmiast,
• powiązania z bezpieczeństwem maszyn – awaryjne zatrzymanie zawsze będzie „twarde”, ale już zatrzymanie kontrolowane może być miękkie.

Jedno z lepszych pytań startowych dla zespołu: co chcesz osiągnąć soft startem i soft stopem – mniej uszkodzeń, większą żywotność mechaniki, czy wyższą wydajność bez dodatkowych strat? Inna odpowiedź – inny sposób projektowania profili ruchu.

Podstawy ruchu w liniach pakujących: skąd biorą się wstrząsy

Przyspieszenie, siła, przemieszczenie – dlaczego sama prędkość to za mało

Czy spotkałeś się z argumentem: „przecież prędkość jest mała, więc nie powinno się nic dziać”? To częsta pułapka. Produkty rzadko uszkadzają się od samej wartości prędkości. Krytyczne są:

• przyspieszenie – jak szybko prędkość się zmienia,
• zmiana przyspieszenia (jerk) – jak gwałtownie zmienia się samo przyspieszenie,
• długość drogi, na której następuje rozpędzanie lub hamowanie.

Prosty obraz: jeśli przenośnik rusza z 0 do 0,5 m/s w czasie 0,1 s, to przyspieszenie jest pięciokrotnie większe niż przy rozruchu w czasie 0,5 s. Produkt ma wtedy dużo mniej czasu, by „złapać się” powierzchni taśmy przez tarcie. Rezultat – poślizg, przechył, uderzenie o sąsiedni produkt lub barierę.

Siła działająca na produkt wynika wprost z przyspieszenia. Nawet niewielkie obiekty przy dużym jerk doświadczają bardzo krótkich, ale intensywnych impulsów siły. Dlatego projektowanie soft startu i soft stopu to w praktyce zarządzanie przyspieszeniami i ich zmianami w czasie, a nie tylko „wydłużanie rampy prędkości”.

Jerk – główne źródło szarpnięć i niewidocznych obciążeń

Jerk to po prostu zmiana przyspieszenia w czasie. W napędach i sterownikach ruchu często nie jest wprost pokazywany, ale każdy operator czuje go w dłoni jako „szarpnięcie” przy ruszeniu czy zatrzymaniu. Dlaczego jest tak krytyczny?

• Gdy przyspieszenie rośnie natychmiast z 0 do wartości maksymalnej, produkt otrzymuje krótki, ostro zarysowany impuls.
• Jeśli przyspieszenie narasta stopniowo, impuls jest „rozsmarowany” w czasie i działa łagodniej.
• To właśnie jerk decyduje, czy ruch jest „miękki” dla produktu, czy odbierany jako szarpnięcie.

Wyobraź sobie przenośnik indeksujący tacki z kruchymi ciastkami. Jeśli napęd realizuje prostą rampę liniową przyspieszenia z natychmiastowym przejściem z 0 na a_max, każde ruszenie jest jak lekkie uderzenie w tackę. Przy setkach cykli na godzinę skutki są oczywiste: pęknięcia, ukruszenia, przemieszczanie się zawartości.

Gdy zastosujesz profil z ograniczonym jerkiem (na przykład S-kształtny), maszyna „rozpędza się” do przyspieszenia w bardziej płynny sposób. Tacka „czuje” delikatne pociągnięcie zamiast nagłego szarpnięcia. Tyle że wymaga to świadomego ustawienia profilu ruchu, a nie tylko „wydłużenia czasu rampy” bez kontroli kształtu.

Rampa liniowa vs S-kształtna – różnica w rzeczywistej maszynie

Czego obecnie używasz w napędach: prostych ramp liniowych, czy profili S-kształtnych? Dla wielu linii pakujących przejście z rampy liniowej na S-kształtną daje większą poprawę jakości ruchu niż samo wydłużanie czasu rozruchu.

Najważniejsze różnice:

• Rampa liniowa – prędkość rośnie liniowo, ale przyspieszenie „wskakuje” z 0 na wartość maksymalną i pozostaje stałe. Jerk jest wysoki w momencie rozpoczęcia i zakończenia przyspieszania.
• Profil S-kształtny – przyspieszenie rośnie i maleje stopniowo, więc jerk jest ograniczony. Prędkość osiąga wartość docelową nieco wolniej, ale ruch jest znacznie łagodniejszy.

W praktyce:

• rampa liniowa sprawdzi się jeszcze w prostych przenośnikach zbiorczych z odpornym produktem,
• profil S-kształtny jest niemal obowiązkowy przy precyzyjnym indeksowaniu (etykietarki, kartoniarki, formowanie),
• przy bardzo delikatnych produktach (farmacja, szkło, ciastka premium) sens maja także profile ograniczonego jerku o regulowanym czasie narastania przyspieszenia.

Jeśli Twoja linia generuje wstrząsy mimo umiarkowanych prędkości, pierwsze pytanie brzmi: czy sterownik lub napęd pozwala na profil S-kształtny i czy jest on aktywny?

Wpływ luzów mechanicznych, sprzęgieł, pasów i łańcuchów

Czy zauważyłeś, że dwie linie z tym samym napędem zachowują się inaczej? Różnica tkwi zwykle w mechanice. Nawet najlepiej zaprojektowany profil soft startu będzie miał ograniczony efekt, jeśli mechanika:

• posiada duże luzy kinematyczne – łańcuchy z dużym luzem, zużyte zębatki, luźne pasy,
• używa elastycznych sprzęgieł, które magazynują energię i oddają ją w formie „odbicia”,
• ma zbyt małą sztywność konstrukcji – przenośniki „pływają” przy zmianie obciążenia.

W takim systemie każde gwałtowniejsze przyspieszenie najpierw napina luzy, a dopiero potem rusza produkt. Gdy przyspieszenie spada, energia zmagazynowana w elastycznym elemencie może spowodować dodatkowe, niekontrolowane przemieszczenie. Produkt widzi więc nie jeden, a dwa wstrząsy.

Jeśli podczas testów z bardzo łagodnymi rampami nadal odczuwasz szarpnięcia, zadaj sobie pytanie: czy ograniczeniem nie jest tu mechanika, a nie sterowanie? Czasem lepiej zainwestować w skasowanie luzów lub wymianę sprzęgieł niż w kolejny, jeszcze bardziej zaawansowany sterownik ruchu.

Jak odróżnić problem mechaniczny od problemu sterowania

Gdy linia pakuje delikatne produkty, diagnoza źródła wstrząsów staje się kluczowa. Prosta ścieżka diagnostyczna:

• wykonaj test jazdy bez produktu – czy nadal słychać stuknięcia przy starcie/stopie? Jeśli tak, mechanika wymaga uwagi,
• zmień czas rampy prędkości x2–x3 – jeśli efekt na produkcie jest minimalny, problemem mogą być luzy, a nie profil ruchu,
• obniż maksymalne przyspieszenie o 30–50% – jeśli wstrząsy maleją proporcjonalnie, sterowanie ma decydujący wpływ.

Jeśli po radykalnym „zmiękczeniu” profili ruchu maszyna wciąż potrafi głośno stuknąć przy zmianie kierunku albo zatrzymaniu, winowajcą są zwykle luzy lub elastyczne elementy. Gdy natomiast mechanika pracuje cicho, ale produkt mimo to „wyskakuje” z pozycji przy ośmiu na dziesięć cykli, przyjrzyj się algorytmom ruchu i synchronizacji napędów. Pytanie pomocnicze: co się szybciej poprawia – dźwięk pracy maszyny, czy zachowanie produktu?

Dobrą praktyką jest nagranie wideo w zwolnionym tempie z jednoczesnym logiem prędkości/pozycji z napędu. Widać wtedy, czy szarpnięcie produktu pokrywa się z początkiem rampy, czy raczej z momentem kasowania luzu (np. lekkie cofnięcie taśmy lub łańcucha). Taki prosty test często skraca tygodnie „strzelania z parametrów” do kilku konkretnych działań serwisowych.

Zanim więc zaczniesz wyrafinowane strojenie soft startu i soft stopu, odpowiedz sobie: czy mój problem to profil ruchu, czy mechanika, która ten profil „psuje”? Dopiero jasna odpowiedź pozwala zdecydować, czy inwestujesz czas w konfigurację napędu, czy w klucze, podkładki i nowe sprzęgło.

Diagnoza procesu: jakie wymagania ma konkretny produkt i linia

Soft start i soft stop to nie jest uniwersalna recepta „im łagodniej, tym lepiej”. Każdy produkt ma inne granice, a każda linia inne wąskie gardło. Od czego zacząć? Od bardzo prostego pytania: czego właściwie bronisz – produktu, mechaniki, czy wydajności?

Jeśli głównym celem jest ochrona produktu (np. szkło, ampułki, kruche wypieki), pierwsze skrzypce grają ograniczenia przyspieszeń, jerk i dopuszczalne zderzenia między sztukami. Gdy chcesz wydłużyć życie maszyny, bardziej interesuje cię łagodne rozpędzanie dużych mas, unikanie rezonansów i redukcja szczytowych momentów na wałach. Jeśli natomiast walczysz o każdy takt, priorytetem staje się takie „wyrzeźbienie” profilu, aby przy minimalnym czasie cyklu nie przekroczyć granic produktu i mechaniki.

Na starcie warto zebrać twarde i miękkie dane. Twarde to: masa i sposób ułożenia produktu, rodzaj opakowania, współczynnik tarcia z taśmą, minimalne odległości między sztukami, dopuszczalne nachylenia. Miękkie to obserwacje typu: kiedy najczęściej dochodzi do przewróceń, gdzie operatorzy „na ucho” słyszą, że maszyna pracuje zbyt agresywnie, na których zmianach jest najwięcej reklamacji. Zadaj sobie pytanie: co już wiesz z obserwacji, a czego wciąż tylko się domyślasz?

Dobrym krokiem jest wybranie kilku typowych sytuacji krytycznych: start linii pełnej produktu, zatrzymanie awaryjne symulowane w trybie kontrolowanym, przyjęcie z poprzedniego przenośnika z inną prędkością, indeksowanie pod głowicę robota. Każdą z tych sytuacji można potem osobno „osłodzić” odpowiednio dobranym profilem ruchu. Inaczej będziesz kształtować rampę przy ruszaniu pustej taśmy, a inaczej przy ruszaniu po krótkiej przerwie, gdy stacja jest wypchana po brzegi.

Kolejny krok to określenie wymagań ilościowych. Czy wiesz, jakie maksymalne przyspieszenie liniowe i maksymalny jerk znosi dany produkt, zanim zacznie się przewracać lub przesuwać? W wielu zakładach odkrycie tych wartości wymaga kilku prostych eksperymentów: stopniowego zwiększania przyspieszenia na krótkim odcinku testowym i obserwacji, kiedy pojawiają się pierwsze niepożądane efekty. Gdy masz choćby przybliżone liczby, decyzje o kształcie profilu ruchu przestają być „na wyczucie”.

Gdy znasz już przybliżalne granice produktu, możesz przetłumaczyć je na parametry linii: maksymalne przyspieszenie osi, dopuszczalny jerk, minimalny odstęp między produktami przy zadanej prędkości. Zapytaj siebie: czy twoje obecne nastawy w ogóle mieszczą się w tych granicach, czy liczysz na „cud tarcia” i szczęście operatora? Prosty arkusz, w którym przeliczysz długości odcinków przyspieszania, czasy ramp i dystanse hamowania, często obnaża, że na kilku metrach taśmy próbujesz zmieścić fizykę z katalogu, a nie z własnej maszyny.

Kolejna sprawa to różne tryby pracy. Czy profil soft startu i soft stopu jest stały niezależnie od obciążenia i asortymentu, czy masz choć dwa–trzy predefiniowane „style jazdy”? Coraz częstsza praktyka to oddzielne profile dla:

• produktu delikatnego – niższe przyspieszenia, dłuższe rampy, mocniej ograniczony jerk,
• produktu standardowego – kompromis między łagodnością a wydajnością,
• rozruchu serwisowego – bardzo miękkie, wolniejsze ruchy, gdy linia jest po przestoju lub po regulacji.

Pytanie do ciebie: czy operator ma prosty sposób, by przełączyć się między takim „eco dla produktu” a „turbo dla wydajności”? Jeśli każdy drobny eksperyment z profilem wymaga programisty, nic dziwnego, że linia jeździ latami na jednym, dawno nieaktualnym zestawie parametrów.

Diagnozując wymagania, dobrze jest też spojrzeć na proces w przekroju zmiany. Jak zachowuje się linia rano, gdy wszystko jest czyste i schłodzone, a jak pod koniec zmiany, gdy taśmy są lekko zabrudzone, a temperatura wzrosła? Współczynnik tarcia potrafi zmienić się na tyle, że bezpieczny profilem ruchu z pierwszej godziny dnia staje się za ostry po kilku godzinach pracy. Zastanów się, czy twoje ustawienia mają dostateczny margines na takie wahania, czy balansujesz na krawędzi „jeszcze jakoś stoi”.

Gdy połączysz te obserwacje z możliwościami napędu, nagle decyzje o soft starcie i soft stopie stają się znacznie prostsze. Zamiast kręcić jednym uniwersalnym suwakiem rampy, definiujesz kilka jasno opisanych scenariuszy ruchu, powiązanych z konkretnymi produktami i sytuacjami. I wtedy dopiero profil przyspieszeń i jerk przestaje być abstrakcyjnym wykresem z dokumentacji, a zaczyna być narzędziem, którym świadomie bronisz tego, co dla ciebie ważniejsze: produktu, maszyny albo taktu.

Koncepcja soft startu i soft stopu – poziomy wdrożenia

Soft start i soft stop można wdrożyć na kilku poziomach: od prostych ramp w falowniku aż po zaawansowane profile ruchu skoordynowane między wieloma osiami. Zanim wejdziesz w szczegóły, zadaj sobie pytanie: na którym poziomie naprawdę masz wpływ na ruch – przy napędzie, w sterowniku PLC, czy w systemie nadrzędnym?

Najniższy poziom to parametry w napędach. Typowy falownik albo serwonapęd ma możliwość ustawienia czasu przyspieszania i hamowania, czasem także ograniczenia przyspieszenia i jerk. To najszybsza droga do uproszczonego soft startu: zmiękczenie standardowych ramp i dopasowanie ich do masy przenośnika i produktu. Problem pojawia się wtedy, gdy:

• napęd nie „wie”, czy taśma jest pełna czy pusta,
• musisz różnie traktować ruch produkcyjny i serwisowy,
• kilka osi musi ruszyć i zatrzymać się ze sobą w ścisłej synchronizacji.

Drugi poziom to logika w PLC. Gdy sterownik nie tylko wydaje komendę „Start”, lecz także steruje profilem ruchu poprzez zadawanie prędkości zadanej (reference) w czasie, pojawia się zupełnie inna elastyczność. Możesz:

• uzależnić kształt rampy od aktualnego trybu pracy,
• wdrożyć różne krzywe soft stopu dla zatrzymań planowanych i awaryjnych,
• koordynować ruch kilku napędów, tak aby produkt nie dostawał „kopniaka” na połączeniach przenośników.

Trzeci poziom to sterowanie ruchem (motion control). Tutaj profil soft start/soft stop staje się programowalnym bytem: funkcją czas–prędkość–pozycja–jerk. Nie tylko wybierasz, czy chcesz rampę S, ale definiujesz jej parametry liczbowo albo generujesz je algorytmicznie. W systemach z robotami lub precyzyjnym indeksowaniem możesz:

• rysować złożone sekwencje: przyspiesz – jedź – spowolnij – „doklej się” do sąsiedniego przenośnika,
• dynamikę ruchu wiązać z aktualną trajektorią produktu (np. kamera potwierdziła pozycję),
• modyfikować profil w locie, gdy w buforze robi się zator albo „dziura”.

Najwyższy poziom to system nadrzędny/SCADA/MES, który wybiera „styl jazdy” w zależności od zlecenia i asortymentu. Profil soft start/soft stop staje się wtedy elementem receptury produkcyjnej, obok formatu etykiety czy typu kartonu. Zamiast ręcznie zmieniać rampy, operator wybiera produkt, a system sam narzuca odpowiednią dynamikę.

Gdzie ty dziś jesteś? Czy soft start to tylko jeden parametr w falowniku, czy masz realną możliwość sterowania profilem z programu? Odpowiedź podpowie, czy szukać rozwiązań w konfiguracji istniejącego sprzętu, czy planować krok w stronę motion control.

Soft start w praktyce – od „łagodnego ruszania” do świadomego scenariusza

Soft start kojarzy się zwykle z „płynnym rozpędzaniem silnika”. W delikatnych procesach pakowania chodzi jednak o coś więcej: o kontrolowany scenariusz pierwszych sekund ruchu. Zastanów się: co dokładnie ma się stać z produktem w czasie tych pierwszych centymetrów przesuwu?

W prostym przypadku wystarcza jednolita rampa S o dobranej długości. Produkt stoi na taśmie, taśma rusza, przyspiesza, osiąga docelową prędkość. Jeśli masa jest mała, tarcie wystarczająco duże, a odcinek krótki – to działa. Problemy zaczynają się, gdy:

• produkt jest wysoki i wąski – przyspieszenie generuje moment wywracający,
• kilka sztuk dotyka się ze sobą – pierwszy rusza, drugi jeszcze stoi, trzeci już pcha,
• część sztuk leży na zakładkę – różne punkty podparcia, różne reakcje na ruch.

W takich sytuacjach przydatne jest myślenie o soft starcie jako o kilku fazach, a nie jednej rampie:

1. Faza „zerwania bez szarpnięcia” – minimalne, ale pewne przyspieszenie, które „przykleja” produkt do taśmy i kasuje luzy w łańcuchach, zanim pojawi się istotny ruch.
2. Faza przyspieszania roboczego – stopniowy wzrost prędkości przy kontrolowanym jerk, zgodnie z granicami produktu.
3. Faza „doklejenia do sąsiadów” – gdy przenośnik dochodzi do punktu przekazania lub strefy bufora, profil bywa lekko łagodzony, aby zderzenia między sztukami nie powodowały przewróceń.

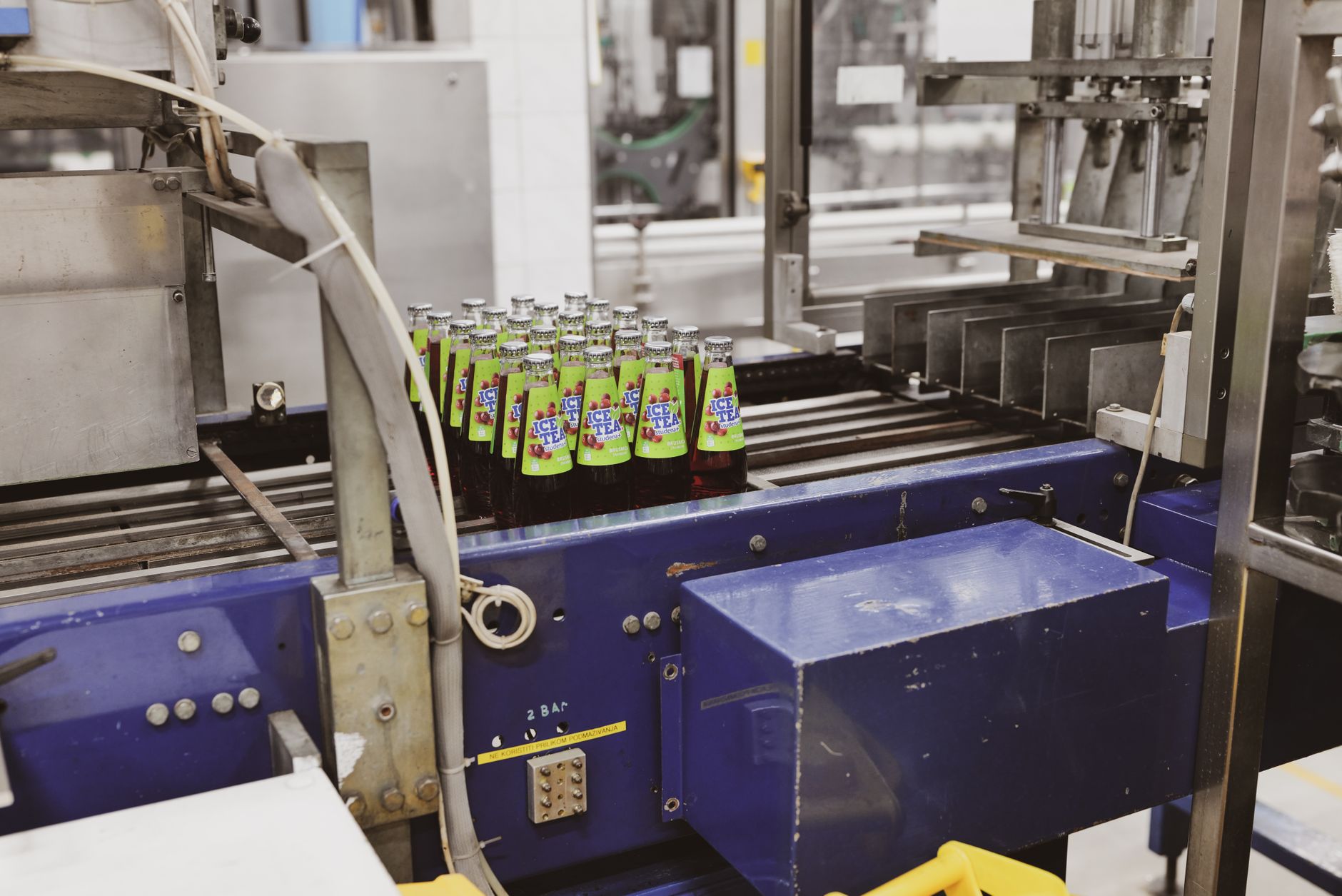

Na praktycznym przykładzie: linia z butelkami szklanymi. Klasyczny soft start z jednej rampy powoduje lekkie „falowanie” rzędu, bo pierwsze butelki ruszają trochę szybciej, kolejne są dociśnięte przez poprzednie. Gdy podzielisz start na dwie fazy – bardzo łagodne „oderwanie” do małej prędkości, a potem dopiero właściwe przyspieszanie – fala znika, mimo że całkowity czas rozpędzania wydłużył się zaledwie o ułamek sekundy.

Jakie pytanie warto sobie zadać przed przeprojektowaniem soft startu? Czy naprawdę potrzebujesz pełnej prędkości natychmiast, czy jesteś w stanie „zapłacić” kilkoma setnymi sekundy za spokojniejszy produkt?

Soft stop jako kontrolowane „wyciszenie ruchu”

Soft stop to nie jest tylko odwrócony soft start. Przy zatrzymaniu spotykają się wszystkie luzy, elastyczności i nieidealne podparcia produktu. To moment, w którym najłatwiej o:

• mikroprzesunięcia w opakowaniach zbiorczych,
• przewrócenia w ostatnim rzędzie,
• skokowe rozładowanie naprężeń w mechanice.

Zacznij od określenia rodzajów zatrzymań, które faktycznie występują w twojej linii. Zwykle da się wyróżnić przynajmniej trzy:

• zatrzymanie cykliczne/indeksujące – powtarzalne, zaplanowane zatrzymania o stałej pozycji,
• zatrzymanie kontrolowane – reakcja na sygnał z czujnika, ale z kilkoma setnymi sekundy na „dokończenie” ruchu,
• zatrzymanie awaryjne – natychmiastowe odcięcie energii, priorytetem jest bezpieczeństwo ludzi.

W pierwszych dwóch przypadkach masz sporo miejsca na kształtowanie profilu hamowania. W trzecim profil mechaniczny zostaje zdeterminowany przez bezwładność i opory ruchu – tu ochronisz już tylko to, na co przygotowałeś maszynę wcześniej (np. stosując hamulce mechaniczne lub dedykowane bufory).

Soft stop w wersji „produkcyjnej” dobrze traktować jako lustrzane odbicie scenariusza startu, ale z jedną różnicą: zapasem dystansu. Czy wiesz, jaki minimalny odcinek potrzebuje twoja linia, aby z maksymalnej prędkości zejść do zera z przyspieszeniem, które produkt jeszcze toleruje? Zaskakująco często ten dystans jest krótszy niż odległość między czujnikiem a miejscem, w którym produkt musi się zatrzymać – a to oznacza, że zatrzymanie zawsze będzie zbyt twarde.

Jeśli podczas hamowania obserwujesz przewrócenia głównie na końcach rzędów, zadaj sobie pytanie: czy profil stopu nie „dobija” produktu na samym końcu? Wiele napędów pozwala ustawić inną krzywą hamowania na ostatnich kilku procentach prędkości – lekkie „wygładzenie ogona” rampy potrafi zdziałać więcej niż samo wydłużanie całej rampy o sekundę.

Profile przyspieszeń i jerk w praktyce – jak „rysować” ruch

Gdy masz już liczby: dopuszczalne przyspieszenia i przybliżony jerk, przychodzi moment przełożenia teorii na faktyczne wykresy. Pytanie na start: czy w ogóle widzisz dziś swój ruch w postaci profili, czy operujesz tylko czasami ramp wpisanymi w parametry?

Jeśli pracujesz na nowoczesnym napędzie lub module motion, masz zwykle do wyboru kilka gotowych typów profili:

• trójkątny/prostokątny – szybkie osiągnięcie maksymalnego przyspieszenia, najmniej łagodny,
• trapezowy – stałe przyspieszenie, potem stała prędkość,
• profil S – wygładzony początek i koniec przyspieszenia, ograniczony jerk.

Dla delikatnych produktów praktycznie zawsze kończysz na odmianie profilu S. Różnica polega na tym, jak bardzo zaokrąglony jest ten „S”. Zbyt mocne wygładzenie daje ruch aksamitny, ale długi. Zbyt małe – krótszy cykl, ale szarpnięcia. Zastanów się: w którym miejscu profilu masz realny margines, a gdzie już dotykasz granicy produktu?

Jak ręcznie zbudować prosty profil S

Nawet jeśli napęd nie oferuje gotowego profilu S, możesz zbliżyć się do niego poprzez segmentację rampy w PLC. Zamiast jednej rampy od 0 do 100% prędkości, tworzysz kilka krótszych kroków prędkości, z różnymi, malejącymi czasami narastania. Przykładowo:

1. 0 → 30% prędkości z bardzo małym przyspieszeniem,
2. 30% → 80% z przyspieszeniem docelowym,
3. 80% → 100% znów łagodniej.

W logice sterownika możesz to zrealizować jako sekwencję bloków ruchu, w których:

• w każdym kroku zadajesz nową wartość prędkości zadanej,
• czas narastania między krokami jest krótki, ale nie zerowy,
• przyrosty prędkości maleją pod koniec rampy.

Efekt wizualny na wykresie prędkości będzie przypominał „schodkowe S”, ale produkt „zobaczy” już istotnie obniżony jerk. To dobre podejście tam, gdzie nie chcesz wymieniać napędów, a sterownik ma choćby podstawowe możliwości generowania zadanej prędkości w czasie.

Jak sprawdzić, czy twój „ręczny” profil faktycznie ma mniejszy jerk? Zapisz logi prędkości z napędu i oblicz numerycznie przyspieszenie (różnica prędkości na krok czasu). Jeśli przyspieszenie między kolejnymi próbkami zmienia się stopniowo, a nie skokowo, jesteś na dobrej drodze.

Ograniczanie jerk – kiedy ma sens, a kiedy przeszkadza

Jerk, czyli pochodna przyspieszenia, odpowiada za to, jak gwałtownie „włącza się” i „wyłącza” przyspieszenie. Mocno ograniczony jerk:

• zmniejsza ryzyko wywrócenia wysokich produktów,
• redukuje buczenie i stuki w mechanice przy starcie i stopie,
• dodaje maszynie „miękkości”, którą operatorzy często opisują jako „chodzi jak nowa”.

Ma jednak swoją cenę: dłuższy czas przejścia między prędkościami. Przy bardzo delikatnych produktach to akceptowalne. W szybkich liniach o dużej przepustowości bywa, że ograniczenie jerk musi być kompromisem. Dlatego dobrze zadać sobie dwa pytania:

• Na jakim odcinku ruchu jerk naprawdę jest krytyczny? – zwykle na pierwszych i ostatnich procentach rampy, niekoniecznie w środku.
• Czy potrzebujesz tego samego jerk w każdej fazie ruchu? – może w profilu serwisowym warto ograniczyć jerk mocniej niż w profilach produkcyjnych.

Częstą praktyką jest użycie różnych poziomów jerk na starcie i na stopie. Start możesz mieć nieco twardszy (ale wciąż z ograniczonym jerkiem), jeśli produkt ma dobre podparcie. Stop – szczególnie przed stacjami formowania lub zgrzewania – bywa mocniej wygładzony, bo tam nawet niewielkie drgnięcie potrafi zniszczyć pozycjonowanie.

Rysowanie ruchu względem produktu, a nie osi

W klasycznym podejściu rysujesz profile w odniesieniu do osi napędowej: prędkość taśmy, czas cyklu, długość indeksu. Przy delikatnych procesach pakowania lepsze rezultaty daje patrzenie na ruch z perspektywy produktu. Zadaj sobie pytanie: jak wygląda trajektoria mojego produktu względem sąsiadów, głowicy robota i elementów prowadzących?

Dobry ćwiczeniem jest naszkicowanie na kartce (lub w prostym programie CAD/Excel) trzech wykresów:

1. pozycja produktu w czasie,
2. prędkość liniowa produktu w czasie,
3. przyspieszenie/jerk w czasie.

Następnie na tej samej osi czasu zaznaczasz:

• moment wejścia produktu pod głowicę (np. aplikatora, zgrzewarki, robota),
• strefy, w których produkt ma styczność z prowadnicami bocznymi,
• moment styku z innymi produktami (np. na zbieżnych taśmach).

Kiedy na tych szkicach zaczniesz nakładać swoje rampy, zobaczysz coś, czego nie widać w samych parametrach napędu: nakładanie się krytycznych zdarzeń. Jeśli maksymalne przyspieszenie zbiega się w czasie ze stykiem z sąsiadującym produktem albo wejściem pod głowicę, masz gotową receptę na problemy. Wtedy pytanie brzmi nie „czy profil jest ładny matematycznie?”, tylko „czy w najgorszym momencie produkt ma spokój?”.

Spróbuj przeformułować zadanie: zamiast „oś ma dojechać z A do B w 0,6 s”, zapytaj: „na którym odcinku ruchu produkt musi mieć minimum bodźców?”. Może się okazać, że wystarczy przesunąć „miękką” część profilu o ułamek sekundy, tak żeby faza najniższego przyspieszenia wypadła dokładnie w strefie styku lub podawania do kolejnej maszyny. Zmiana jednej granicy czasowej często robi większą różnicę niż obniżenie całej rampy o kilkanaście procent.

Dobrą praktyką jest krótkie ćwiczenie na hali: ustaw kamerę (choćby telefon w trybie slow-motion), odpal kilka cykli i równolegle wyświetl w HMI wykres prędkości osi. Następnie zadaj sobie pytanie: w którym dokładnie momencie produktu „coś nie podoba się” najbardziej? Zazwyczaj jesteś w stanie wskazać to z dokładnością do kilku klatek. Potem tylko przenosisz ten moment na oś czasu w wykresie ruchu i dopasowujesz kształt rampy właśnie do tego newralgicznego fragmentu.

Jeśli masz więcej niż jedną oś w procesie (np. przenośnik + oś dosuwająca, robot + podajnik), spójrz na profil ruchu jako sumę bodźców, które „widzi” produkt. Może pojedynczy szarpnięty przenośnik byłby jeszcze akceptowalny, ale gdy w tym samym czasie druga oś wykonuje gwałtowny najazd, wszystko się sumuje. Czasem najprostsze rozwiązanie to rozjechanie tych ruchów o ułamek sekundy, bez zmiany ich kształtu – produkt przestaje wtedy dostawać „podwójne uderzenie”.

W praktyce sprowadza się to do jednego: przestań rysować ruch „pod napęd”, zacznij rysować go „pod produkt”. Gdy wiesz, gdzie produkt musi mieć spokój, gdzie może dostać lekkie szturchnięcie, a gdzie powinien wręcz „przykleić się” do prowadnicy, dużo łatwiej wybrać między ostrym trapezem a szerokim profilem S i świadomie ustawić jerk zamiast go „brać z katalogu”. To często jest ten brakujący krok między poprawnie działającą maszyną a linią, która naprawdę umie obchodzić się z delikatnym wyrobem.

Soft start/soft stop a mechanika: jak nie „walczyć” z własną maszyną

Nawet najlepiej narysowany profil ruchu może przegrać z luźnymi łańcuchami, wybitymi tulejami i „sprężynującymi” konstrukcjami. Zanim poświęcisz godziny na strojenie ramp, zadaj sobie pytanie: czy mechanika w ogóle jest w stanie przenieść miękki ruch bez własnych rezonansów i luzów?

Delikatne procesy pakowania są wyjątkowo wrażliwe na:

• luz zwrotny na przekładniach i łańcuchach indeksujących – każdy start z innego punktu „dobijania luzu” daje inny impuls w produkcie,
• sprężystość długich wałów i ram – miękka konstrukcja potrafi „oddać” energię z opóźnieniem, jak sprężyna,
• tarcie statyczne w prowadnicach – ruch rusza dopiero po przekroczeniu progu siły, a produkt dostaje pierwszy szarpnięty impuls.

Sprawdzasz to prosto: zatrzymaj linię, zablokuj napęd, a potem ręką spróbuj poruszyć elementami wykonawczymi (taśmą, ramą, głowicą). Jak duży jest martwy ruch, zanim napotkasz wyraźny opór? Jeśli kilka milimetrów lub więcej, to nawet idealny profil S nie usunie mikrouderzeń, tylko je złagodzi.

Zastanów się, co możesz poprawić małym kosztem:

• dociągnięcie łańcucha lub wymiana zużytych kół,
• wymiana kilku kluczowych panewek na łożyska o mniejszym tarciu początkowym,
• usztywnienie newralgicznego wspornika, który wyraźnie „pracuje” przy starcie i stopie.

Często pojedyncza taka modyfikacja odblokowuje pełen potencjał miękkich ramp. Bez niej ciągle „gonisz” problem parametrami napędu, zamiast go usunąć u źródła.

Czy mechanika i profil ruchu „rozmawiają ze sobą”?

Zaobserwuj linię przy różnych prędkościach. Czy masz zakres, w którym pojawiają się wyraźne drgania mimo tego samego profilu rampy? To sygnał rezonansu układu mechanika–napęd. Możesz wtedy:

• nieznacznie zmienić czas trwania rampy,
• zmodyfikować kształt profilu (mniej agresywny środek „S”, bardziej łagodny początek),
• w skrajnym przypadku – ograniczyć konkretny zakres prędkości roboczej.

Zadaj sobie pytanie: czy naprawdę muszę pracować dokładnie w tym wąskim zakresie prędkości, gdzie maszyna najbardziej drży? Niekiedy minimalne przesunięcie średniej prędkości linii w górę lub w dół wygasza kłopotliwy rezonans, przy zachowaniu tej samej filozofii soft start/stop.

Soft start i soft stop w świecie wieloosiowym

W nowoczesnych liniach pakujących rzadko masz jedną oś, która decyduje o delikatności procesu. Typowy scenariusz to przenośnik indeksujący, oś dosuwu, aplikator, robot pick&place, czasem zmienny pitch produktów. Pytanie brzmi: czy myślisz o miękkim ruchu dla każdej osi osobno, czy jako o wspólnym „tętnie”, które widzi produkt?

Jeśli każdą oś parametryzujesz w izolacji, łatwo o sytuację, w której:

• przenośnik zwalnia miękko,
• ale głowica robota akurat kończy szybki najazd,
• a jednocześnie docisk zgrzewarki „dociąga” produkt do pozycji.

Na wykresach każda oś wygląda poprawnie, lecz produkt w tym jednym momencie dostaje trzy bodźce naraz. To klasyczny przykład, kiedy należy spojrzeć na proces w kategoriach sumy przyspieszeń widzianych przez produkt, a nie pojedynczych ramp.

Synchronizacja miękkich ruchów między osiami

Jeżeli sterujesz kilkoma osiami z jednego kontrolera motion, masz w ręku bardzo mocne narzędzie: wspólną oś czasu. W praktyce oznacza to, że możesz:

• wyznaczyć okno czasowe „ciszy” dla produktu (minimalne przyspieszenia),
• tak rozłożyć rampy wszystkich osi, aby ich maksymalne przyspieszenia nie nachodziły na to okno,
• wprowadzić celową asynchronię – np. oś dosuwająca przyspiesza, gdy przenośnik idzie już ustaloną prędkością.

Zacznij od prostego ćwiczenia: narysuj na jednej osi czasu profile prędkości dwóch–trzech kluczowych osi, a pod spodem zaznacz tor produktu. Gdzie widzisz „kumulację” ramp? Gdzie można je rozjechać o kilkadziesiąt milisekund, nie wydłużając cyklu?

Master–slave a delikatny produkt

W aplikacjach typu kartoniarki czy flowpack spotkasz powiązanie master–slave: oś główna (np. wał linii) dyktuje ruch innym. Z punktu widzenia produktu istotne jest to, jakiego typu „względne” ruchy wykonują osie podrzędne. Jeśli slave intensywnie przyspiesza i hamuje względem mastera, produkt odczuwa to jako dodatkowe szarpnięcia.

Możesz złagodzić efekt na kilka sposobów:

• ograniczyć maksymalną różnicę prędkości między masterem a slave’em (mniejsza amplituda korekt),
• wprowadzić filtrację zadania pozycji dla osi slave (mały „soft start” wewnątrz synchronizacji),
• zastosować tryby cam table ze zmiękczonymi przejściami, zamiast ostrych załamań w profilu krzywek.

Zapytaj siebie: czy naprawdę potrzebujesz sztywnego śledzenia w całym zakresie ruchu, czy tylko w krótkim fragmencie (np. w samej fazie zgrzewania)? Być może poza tą krytyczną strefą możesz pozwolić sobie na łagodniejsze narastanie różnicy pozycji między masterem i slave’em, a tym samym na mniejszy jerk odczuwany przez produkt.

Parametry napędu, które psują soft start i soft stop

Czasem profil ruchu wygląda wzorowo, a mimo to start i stop są „twardsze”, niż wynikałoby z obliczeń. Co wtedy sprawdzić w konfiguracji napędu i sterownika? Zadaj sobie pytanie: czy któryś z układów nadpisuje moje intencje?

Limity prądowe i funkcje ochronne

Jeśli napęd ma bardzo niski limit prądowy albo aktywne agresywne funkcje ochronne (np. antyprzeciążeniowe), może „spłaszczać” lub przycinać profile przyspieszeń. Efekt: zamiast miękkiego, powtarzalnego ruchu dostajesz ruch zależny od aktualnego obciążenia.

Typowe objawy:

• ruch z pustą linią wygląda dobrze,
• po naładowaniu produktów profil subiektywnie „twardnieje” lub pojawiają się stuknięcia,
• czas dojazdu zaczyna lekko pływać między cyklami.

Rozwiązanie bywa proste: świadomie dobrać limit prądu i przyspieszenia, tak aby napęd nie wchodził stale w tryb ochronny przy każdym starcie. Przy delikatnych procesach często korzystniejsze jest obniżenie maksymalnego przyspieszenia i prądu, ale za to utrzymanie ruchu w stabilnym, powtarzalnym reżimie.

Regulator prędkości i pozycjonowania

Jeżeli sterownik na siłę „goni” zadany profil, zbyt agresywne nastawy PID mogą niweczyć zalety miękkich ramp. Napęd widzi odchyłkę prędkości lub pozycji i reaguje silnym impulsem momentu – produkt dostaje uderzenie, mimo gładkiego profilu zadawanego.

Co można zrobić w praktyce?

• obniżyć nieco wzmocnienie proporcjonalne dla osi problematycznej w trybie delikatnych produktów,
• wydłużyć czas próbkowania regulatora tam, gdzie ma to sens,
• dla ruchów indeksowych – zastosować tryby pozycjonowania z ograniczonym jerkiem, jeśli są dostępne.

Zastanów się: czy naprawdę potrzebujesz tak ciasnego nadążania za profilem, jeśli mówimy o pakowaniu delikatnych produktów, a nie o maszynie narzędziowej? Niewielkie dopuszczalne odchyłki pozycji i prędkości często znacząco uspokajają ruch.

Tryby pracy: produkcja vs. delikatny produkt

Jedna z najbardziej efektywnych strategii to rozdzielenie profilu ruchu „masowego” od profilu „delikatnego”. Zamiast jednego kompromisowego zestawu parametrów napędu i ramp, definiujesz dwa (czasem trzy) tryby pracy.

Dlaczego warto mieć osobny profil dla delikatnych serii

Zadaj sobie pytanie: czy naprawdę wszystkie produkty, które przepuszczasz przez linię, potrzebują tego samego poziomu miękkości? Zwykle nie. Szkło, puszki bez przekładek, produkty w otwartych tackach – to zupełnie inna historia niż stabilne kartony czy foilpacki.

W trybie delikatnym możesz pozwolić sobie na:

• wydłużenie czasu ramp przyspieszenia i hamowania,
• mocniejsze ograniczenie jerk (łagodniejszy profil S),
• zmniejszenie maksymalnych prędkości w newralgicznych stacjach (np. przepychanie w magazynkach, zbieżne taśmy).

Operator wybiera wtedy typ produktu lub recepturę, a sterownik automatycznie przełącza:

• zestaw parametrów napędów (acc/dec, jerk, maks. prędkość),
• czasy międzyoperacyjne (np. czekanie na stabilizację pozycji),
• ewentualnie czułość czujników kontroli (np. odrzutów).

Jak zdefiniować profile dla różnych klas produktów

Praktyczne podejście: stwórz proste „szufladki” parametrów, zamiast stroić linię od zera dla każdego nowego wyrobu. Przykładowy podział:

• Profil A – twardy: kartony, butelki w zgrzewkach, stabilne multipaki.
• Profil B – średni: pojedyncze butelki, kubki, saszetki.
• Profil C – miękki: szkło luzem, produkty niestabilne, wysokie lub w otwartych opakowaniach.

Dla każdej klasy ustaw:

• maksymalne przyspieszenie i hamowanie,
• maksymalny jerk,
• dodatkowe marginesy czasowe między stacjami.

Następnie przy testach nowego produktu nie dobierasz parametrów od zera, tylko zadajesz pytanie: do której klasy zachowaniem jest mu najbliżej? Jeśli nadal masz problemy, dopiero wtedy doprecyzowujesz osobną recepturę.

Soft start/stop a bezpieczeństwo i standardy

Miękki ruch ma nie tylko wymiar jakościowy, ale także bezpieczeństwa. W pakowaniu delikatnych produktów często pracujesz blisko ludzi: ręczne podawanie, inspekcja, korekty. Jak połączyć wymagania bezpieczeństwa (np. szybkie zatrzymanie w trybie awaryjnym) z ideą miękkiego ruchu?

Rozróżnienie stopu bezpiecznego i procesowego

Podstawowa zasada: soft stop nie zastępuje zatrzymania awaryjnego. Masz zawsze co najmniej dwa różne scenariusze:

• Stop procesowy – planowane zatrzymanie linii, w którym chronisz produkt i mechanikę miękką rampą hamowania.
• Stop bezpieczeństwa – reakcja na E‑Stop, kurtynę, drzwi; decyduje czas zatrzymania, nie delikatność.

Zadaj sobie pytanie: czy wszędzie, gdzie dziś używasz „STOP”, rzeczywiście potrzebujesz trybu bezpieczeństwa? Część przycisków na linii może być typowymi stopami procesowymi, które inicjują soft stop, a dopiero potem ewentualnie rozłączają energię. W innych miejscach (wejścia do stref niebezpiecznych) musisz zachować twardy, szybki stop.

Dobre praktyki:

• jasno opisać w HMI i na przyciskach: co jest stopem procesowym, a co bezpieczeństwa,
• przy stopie procesowym zawsze dążyć do kontrolowanego dojazdu do bezpiecznej pozycji (np. poza strefę zgrzewania),
• w trybie bezpieczeństwa – liczyć się z utratą części produktu, ale nie zrezygnować z minimalnej ochrony mechaniki (np. krótkie, ale wciąż kontrolowane wybiegi tam, gdzie pozwalają normy).

Tryb ręczny i serwisowy a delikatne produkty

Wielu problemów z delikatnym pakowaniem nie powoduje sama produkcja, tylko ręczne diagnozowanie. Operator w trybie jog potrafi jednym impulsem „przejechać” pół indeksu, zrzucając produkty z taśmy. Sprawdź, jak zdefiniowany jest ruch ręczny:

• czy przycisk „krok” wywołuje szybką rampę z ostrym startem,
• czy ta sama prędkość ręczna obowiązuje dla wszystkich produktów i wszystkich trybów,
• czy w jogu obowiązują choć minimalne ograniczenia jerk.

Rozważ wprowadzenie dwóch trybów jog:

• Jog techniczny – szybszy, z ostrzejszymi rampami, dostępny tylko w serwisie (hasło, klucz serwisowy), używany przy pracach mechanicznych po opróżnieniu linii,
• Jog produkcyjny – wolniejszy, z ograniczonym przyspieszeniem i jerkiem, dostępny dla operatora przy obecności produktu.

Zadaj sobie pytanie: czy operator w trybie ręcznym może wygenerować ruch, którego nigdy nie dopuściłbyś w automacie? Jeżeli tak, to masz gotową listę zmian: obniż prędkości, wprowadź łagodniejsze rampy, ogranicz możliwość gwałtownych kroków (np. zamiast „jeden impuls = jeden indeks” zastosuj mniejszy krok pozycyjny lub prędkościowy). Dla delikatnych produktów różnica między „bezpiecznym jogiem” a „szarpnięciem testowym” często decyduje o skali strat przy rozruchach i przezbrojeniach.

Przy trybach serwisowych zadbaj też o jasną informację na HMI: czy w danym momencie ruch jest „miękki” czy „twardy”. Prosty komunikat typu: „Jog – profil serwisowy (bez produktu)” zmniejsza ryzyko, że ktoś zacznie kręcić osiami z pełną prędkością przy zapełnionej taśmie. W wielu zakładach pomaga też procedura: przed wejściem w jog serwisowy – obowiązkowe opróżnienie strefy z produktu i potwierdzenie tego na ekranie.

Drugie pytanie kontrolne: czy w trybie ręcznym korzystasz z tych samych ograniczeń torque/siły, co w automacie? Jeżeli nie – możesz nieświadomie stworzyć sytuację, w której przy „delikatnym” profilu automatycznym wszystko wygląda dobrze, a przy ręcznym doginaniu prowadnic lub testach pozycji pojawiają się przeciążenia i uderzenia. Ujednolicenie ograniczeń momentu, prędkości i jerk między automatyką a jogiem (lub przynajmniej ich logiczne powiązanie) zwykle szybko redukuje liczbę incydentów.

Miękki start i stop to w gruncie rzeczy sposób myślenia o ruchu: od produktu, przez mechanikę, aż po parametry napędu i nawyki operatorów. Jeśli zaczniesz od jasnego zdefiniowania, co konkretnie chcesz ochronić, a potem krok po kroku ograniczysz przyspieszenia, jerk i „agresję” w trybach serwisowych, linia zacznie zachowywać się przewidywalnie. Mniej stłuczek, mniej reklamacji, spokojniejsza praca – to zwykle efekt uboczny dobrze zaprojektowanego profilu ruchu, a nie dodatkowy koszt.

Dlaczego delikatne procesy pakowania potrzebują soft startu i soft stopu

Zacznij od prostego pytania: co w Twoim procesie jest naprawdę delikatne? Zawsze produkt? Często równie delikatna jest mechanika, narzędzia formujące, prowadnice, a nawet same etykiety czy folie. Soft start i soft stop to sposób na ograniczenie szczytowych obciążeń wszędzie tam, gdzie gwałtowny ruch przekłada się na straty lub przyspieszone zużycie.

Miękki ruch przydaje się szczególnie, gdy:

• transportujesz niestabilne, wysokie produkty, które łatwo się wywracają (np. butelki, słupki kubków),
• masz luźne wypełnienie – proszki, granulaty, płyny z przestrzenią powietrzną nad nimi,
• używasz cienkich materiałów (folie, tacki, blistry), które odkształcają się przy uderzeniu,
• pracujesz z opakowaniami sztywnymi, ale kruchymi, jak szkło czy kruche tworzywa,
• masz stawy równoległe (kilka osi sprzężonych mechanicznie), które przy szarpnięciach walczą ze sobą.

Jeśli przy przyspieszeniu słychać „stuk” w mechanice, a przy zatrzymaniu produkt się przemieszcza, to sygnał, że obecny profil ruchu jest za agresywny. Soft start/stop nie jest fanaberią, tylko narzędziem do zamiany jednego dużego „uderzenia” na serię dużo mniejszych, rozłożonych w czasie.

Drugie pytanie kontrolne: czy Twoim głównym ograniczeniem jest czas cyklu, czy koszty strat i reklamacji? Dla produkcji standardowej często wygrywa maksymalna wydajność. Dla delikatnych serii zwykle bardziej opłaca się poświęcić kilka procent taktowania na rzecz stabilności i mniejszego odpadu.

Typowe objawy braku miękkiego ruchu

Żeby wiedzieć, gdzie soft start/stop da największy efekt, rozejrzyj się po linii i zanotuj proste symptomy. Gdzie dziś „bolało” najbardziej?

• Ślady na produkcie – zgniecenia krawędzi kartonów, pęknięte wieczka kubków, złamana zawleczka puszki w multipaku.
• Odklejone etykiety lub folie – szczególnie przy gwałtownych startach taśm etykietujących czy banderolujących.
• „Niespójna” pozycja produktu – produkt dojeżdża „o pół milimetra” inaczej przy każdym cyklu, bo przy zatrzymaniu jeszcze „płynie”.
• Hałas przy rozruchu i hamowaniu – metaliczne uderzenia, skrzypienie prowadnic, szarpnięcia łańcuchów.
• Okresowe alarmy przeciążenia napędów – napęd „daje radę”, ale od czasu do czasu wyrzuca błąd momentu lub przegrzania.

Jeżeli widzisz przynajmniej dwa z tych objawów w jednej stacji, to kandydat nr 1 do wdrożenia łagodniejszego profilu ruchu.

Podstawy ruchu w liniach pakujących: skąd biorą się wstrząsy

Zanim wyrysujesz pierwszy miękki profil, odpowiedz sobie: co dokładnie się u Ciebie porusza – masa sztywna czy „sprężyna”? W liniach pakujących rzadko masz idealnie sztywny układ. Zazwyczaj są to:

• długie taśmy – elastyczne, z ugięciami na rolkach,
• łańcuchy z zabierakami, pracujące z luzami i sprężystością,
• ramiona, prowadnice, suwnice z pewnym „ugięciem” przy obciążeniu,
• same produkty – wypełnienie w butelkach czy pudełkach zachowuje się jak masa na sprężynie.

Każdy gwałtowny przyrost prędkości powoduje drgania tego sprężystego układu. Jeśli profil przyspieszenia ma ostre narożniki (nagłe przejście z 0 do max acc), to tak jakbyś szarpał za sprężynę – produkt dostaje impuls, a mechanika odpowiada drganiem.

Różnica między „idealnym” a rzeczywistym ruchem

Na ekranie falownika czy serwowzmacniacza widzisz zadany profil: piękny trójkąt lub „S”. W rzeczywistości ruch produktu często wygląda inaczej. Dlaczego?

• Luz i tarcie statyczne – układ „rusza” dopiero po przekroczeniu pewnego momentu, a wcześniej cała energia idzie w naprężenie łańcucha czy pasa.
• Sprężystość – po ruszeniu część energii wraca w postaci odbicia (produkt „dolewa” ruch względem taśmy).
• Opóźnienia sterowania – regulator prędkości czy pozycji dokłada swoje korekty, często generując dodatkowy „szum” momentu.

Zadaj sobie pytanie: czy kalibrujesz profil ruchu patrząc tylko na napęd, czy też mierzysz rzeczywisty ruch produktu? Prosty znacznik na opakowaniu i nagranie z kamery slow-motion potrafią lepiej pokazać problem niż najbardziej zaawansowana diagnostyka napędu.

Gdzie w linii wstrząsy są najbardziej krytyczne

Nie każdy wstrząs oznacza katastrofę. Tam, gdzie produkt leży stabilnie i ma duży luz wokół, niewielkie drgania można zaakceptować. Kluczowe są strefy:

• przejścia między przenośnikami – chwila, gdy produkt zmienia podporę,
• stacje formatowania i zamykania – narzędzia zbliżają się do produktu,
• układanie warstw – roboty czy manipulatory przenoszą kilka lub kilkanaście sztuk naraz,
• wejścia w komory termiczne – tunele zgrzewające, piece, komory chłodnicze, gdzie dostęp serwisowy jest ograniczony.

Jeśli nie wiesz, od czego zacząć, wybierz jedną taką stację i zobacz, jak zmiana samego profilu startu/stopu wpływa na stabilność. Często jedno miejsce „psuje” reputację całej linii.

Diagnoza procesu: jakie wymagania ma konkretny produkt i linia

Zanim zaczniesz kręcić rampami, zatrzymaj się i zadaj kilka prostych pytań diagnostycznych:

• Jaką maksymalną siłę/uderzenie jest w stanie znieść produkt bez uszkodzenia?
• Jak szybko muszę realnie pakować, żeby spełnić wymagania produkcji?
• Gdzie mam największy margines czasowy, a gdzie jestem „na styk”?

Nie potrzebujesz od razu laboratoriów. W praktyce wystarczy zestaw prostych testów:

• kilka serii próbnych z różnymi profilami przyspieszenia,
• obserwacja produktu tuż po krytycznych stacjach,
• sprawdzenie, czy zmiana profilu w jednym miejscu nie psuje synchronizacji w innym.

Ocena delikatności produktu

Delikatność to nie tylko „czy się tłucze”. Istotne są:

• Wysokość i środek ciężkości – im wyżej, tym łatwiej o wywrócenie przy szarpnięciu.
• Luz wewnątrz opakowania – proszek czy płyn może „dobijać” do ścian przy nagłych przyspieszeniach.
• Rodzaj zamknięcia – klapki kartonowe, zatrzaski, zgrzewy folii lub wieczka – każde reaguje inaczej na drgania.
• Powierzchnia kontaktu z taśmą – mała stopa = większa podatność na przechyły.

Zadaj sobie pytanie: czy klasyfikujesz produkty tylko po nazwie, czy też po zachowaniu na taśmie? Dwa różne wyroby mogą dostać ten sam „miękki” profil, jeśli podobnie reagują na ruch, nawet jeśli formalnie należą do innych rodzin.

Ocena możliwości linii i napędów

Druga część układanki to to, na co pozwala sama maszyna. Sprawdź:

• jakie tryby ramp i profile jerk obsługują napędy – liniowe, S-curve, ograniczony jerk, spline,
• jakie czasy taktowania są naprawdę krytyczne – czy każdy indeks musi być maksymalnie agresywny, czy tylko część,
• gdzie masz „twarde” ograniczenia – długi przenośnik buforuje, ale stacja zgrzewania ma okno czasowe związane z temperaturą.

Dobre pytanie na tym etapie: co mogę spowolnić bez wpływu na wynik produkcyjny per godzinę? Zwykle okazuje się, że głównym wąskim gardłem jest tylko jedna stacja, a reszta może pracować odrobinę łagodniej, nie zmieniając ogólnej wydajności.

Koncepcja soft startu i soft stopu – poziomy wdrożenia

Soft start/stop można wdrażać warstwami. Zamiast od razu przebudowywać całą automatykę, możesz stopniowo „zmiękczać” to, co najbardziej szkodzi produktowi. Pomyśl o trzech poziomach:

Poziom 1 – Proste rampy w napędach

Najłatwiej zacząć od tego, co daje producent falownika lub serwa:

• wydłużenie czasów acc/dec,
• włączenie profili S, jeśli są dostępne,
• ograniczenie maksymalnej prędkości w krytycznych osiach.

Na tym poziomie nie zmieniasz jeszcze logiki sterownika PLC – po prostu każesz napędom „nie szarpać”. Efekty są szybkie, ale ograniczone: nie masz kontroli nad tym, jak ruch jednej osi wpływa na inne, a soft stop jest zazwyczaj „sztywny” czasowo (stała rampa, niezależnie od stanu procesu).

Zadaj sobie pytanie: czy już wykorzystujesz wszystkie „miękkie” możliwości napędu, które masz na półce? Często okazuje się, że profil S jest w standardzie, ale nikt go nie włączył.

Poziom 2 – Kontrolowane profile ruchu z poziomu PLC

Kolejny krok to przeniesienie części logiki ruchu do sterownika. Zamiast mówić napędowi: „jedź z prędkością X”, mówisz: „jedź według zadanego profilu, zależnego od produktu i fazy cyklu”.

Może to oznaczać:

• użycie bloków pozycjonujących z parametrami acc/dec/j (np. MC_MoveProfiled),
• dynamiczną zmianę profili prędkości między fazami cyklu (rozruch, praca ustalona, dojazd do narzędzi),
• wprowadzenie tablic profili – kilka gotowych zestawów do wyboru z receptury.

Na tym poziomie soft start i soft stop nie są już tylko „łagodnym włączeniem falownika”, ale konkretnymi sekwencjami ruchów, powiązanymi z logiką procesu. Możesz np. zwolnić tuż przed stacją etykietującą, a przyspieszyć między stacjami, gdzie produkt leży stabilnie.

Poziom 3 – Koordynacja wielu osi i adaptacja do warunków

Najbardziej zaawansowany wariant to sytuacja, w której:

• ruch kilku osi jest sprzęgnięty kinematycznie (cam, gear, roboty),
• profil ruchu zmienia się w czasie na podstawie pomiarów (np. wagi, wizyjne wykrywanie przechyłów, czujniki drgań),
• maszyna sama dostosowuje „miękkość” do aktualnego stanu (np. pełny vs. pusty karton).

Przykład z praktyki: robot odkłada warstwę butelek na paletę. Gdy paleta jest nisko, ruch może być szybszy. Gdy zbliża się do maksimum wysokości, profil ruchu automatycznie się „wygładza”, bo stabilność wieży butelek maleje z każdym poziomem. To dalej soft start/stop, tylko sterowany inteligentnymi warunkami.

Zadaj sobie pytanie: czy Twój proces ma potencjał na adaptację, czy wystarczą statyczne profile? Nie zawsze opłaca się wchodzić na poziom 3. Jeśli zmieniasz produkt raz na miesiąc, dobrze zdefiniowane profile statyczne w zupełności wystarczą.

Profile przyspieszeń i jerk w praktyce – jak „rysować” ruch

Najczęstszy dylemat brzmi: jak dobrać wartości acc/dec i jerk, żeby nie „zabić” taktu? Zamiast strzelać w ciemno, podejdź do tego krokowo. Zacznij od prostego profilu, a potem go „wygładzaj”.

Dlaczego sam limit przyspieszenia nie wystarczy

Samo ograniczenie przyspieszenia często nie usuwa szarpnięć. Dlaczego?

• Bo przyspieszenie nadal skacze skokowo – z 0 do Amax w jednej próbce sterownika.
• Bo napęd próbuje nadążyć za nagłą zmianą, generując duży impuls momentu.
• Bo sprężysty układ mechaniczny reaguje na nagłe przyłożenie siły jak sprężyna – odbiciem.

Dlatego sam limit acc/dec to często tylko „uspokojenie sumienia”, a nie realne usunięcie uderzeń. Jeśli chcesz je ograniczyć, musisz zapanować nad tym, jak szybko rośnie i maleje samo przyspieszenie, czyli nad jerkiem.

Profil trójkątny, trapezowy i S – różnice od strony produktu

Zacznij od prostego pytania: jak produkt „czuje” dany profil ruchu? Dla elektroniki czy szkła nie ma znaczenia, czy liczysz przebieg z trapezu czy z funkcji S – ważne jest, ile nagłych zmian dostaje w czasie jednego indeksu.

Profil przyspieszenia:

• trójkątny – szybkie narastanie i szybkie hamowanie, bardzo krótki czas cyklu, ale największe szarpnięcia na początku i końcu,
• trapezowy – stałe przyspieszenie, potem stała prędkość, na końcu stałe hamowanie; prosto się liczy, lecz zmiany przyspieszenia nadal są skokowe,
• S-curve – przyspieszenie narasta i maleje płynnie, jerk jest ograniczony, impuls siły rozciąga się w czasie, więc produkt dostaje „miękki” start i „miękkie” wyhamowanie.

Jeżeli dziś jedziesz trapezem, dobrą strategią jest przejście na profil S przy tej samej maksymalnej prędkości, ale z nieco dłuższym czasem acc/dec. Pytanie pomocnicze: o ile możesz realnie wydłużyć rampę, zanim uderzysz w takt? Najczęściej kilka dziesiątych sekundy na krytycznej osi już robi dużą różnicę w stabilności.

Prosty sposób doboru acc/dec i jerk krok po kroku

Jeśli nie masz symulatora ruchu, możesz podejść do tematu warsztatowo. Załóż jeden, konkretny cel: maksymalna prędkość przenośnika przy akceptowalnej liczbie przewróconych/rozsypanych sztuk. Następnie:

• ustaw konserwatywną prędkość i dość długie rampy acc/dec, profil S z umiarkowanym jerkiem,
• podnieś stopniowo prędkość roboczą, nie zmieniając jeszcze czasu ramp – obserwuj produkt,
• kiedy zaczną się problemy, wydłuż delikatnie rampy lub zmniejsz jerk i sprawdź, czy usterki znikają,
• zapisz zestaw parametrów jako „bezpieczny profil” dla tego typu produktu.

Zadaj sobie pytanie: czy zmieniasz jednocześnie więcej niż jeden parametr? Jeśli tak, trudno będzie zrozumieć, co faktycznie pomogło. Lepsze są małe kroki: najpierw prędkość, potem jerk, na końcu dokładne dopieszczenie acc/dec.

Jak „rysować” ruch, żeby nie zabić taktu

Częsty lęk automatyków brzmi: „jak zmiękczę ruch, to spadnie wydajność”. Niekoniecznie. Kluczem jest to, gdzie „wydasz” czas na miękkie rampy. Pomyśl:

• czy dojazdy bez produktu muszą być łagodne? Zwykle nie – tam możesz pozwolić sobie na ostrzejsze profile,
• czy możesz skompresować fazę stałej prędkości, a wydłużyć samą rampę, utrzymując całkowity czas ruchu,
• czy da się zwolnić tylko na odcinku krytycznym (np. pod głowicą drukującą), a „nadrobić” między stacjami.

Dobrą praktyką jest narysowanie na kartce (albo w Excelu) profilu prędkości w funkcji czasu: zaznacz, gdzie faktycznie dotykasz produktu, a gdzie przesuwasz tylko pustą taśmę lub narzędzie. Potem zadaj sobie proste pytanie: czy miękki profil nie może być ograniczony tylko do strefy kontaktu z produktem? W wielu liniach wystarczy „zmiękczyć” kilka krótkich segmentów, zamiast całej trajektorii.

Kiedy „rysujesz” ruch, myśl w kategoriach stref, a nie jednego globalnego profilu. Inny profil możesz przypisać do dojazdu do magazynka, inny do samego poboru produktu, a jeszcze inny do przejazdu z produktem nad pustą przestrzenią. Zapytaj siebie: gdzie faktycznie wydarza się coś ryzykownego dla produktu? W praktyce najczęściej są to 2–3 krótkie odcinki, które można mocno zmiękczyć, zostawiając resztę trajektorii wciąż agresywną czasowo.

Dobrym nawykiem jest też rozdzielenie profilu na „twarde” i „miękkie” receptury. Dla przezbrojeń „na szybko” stosujesz domyślną, raczej bezpieczną konfigurację, a dopiero potem, w spokojnym czasie, dociągasz parametry pod maksymalny takt. Zadaj sobie pytanie: czy każda nowa kampania produktu musi startować od „ostrego” profilu? Zwykle lepiej jest ruszyć miękko, z mniejszą prędkością i stopniowo dokręcać śrubę po potwierdzeniu jakości.

Kiedy pojawiają się ograniczenia cyklu, nie zatrzymuj się na jednym pomyśle. Możesz skrócić odcinek stałej prędkości, wprowadzić asymetryczne rampy (delikatniejsze hamowanie niż przyspieszanie), skorygować pozycje punktów zatrzymania, żeby nie wypadały w najgorszym możliwym miejscu dla produktu. Pytanie pomocnicze: czy na pewno musisz zatrzymywać się dokładnie tam, gdzie dziś? Czasem przesunięcie punktu stopu o kilka milimetrów w stronę stabilniejszej sekcji przenośnika pozwala skrócić rampę bez zwiększania strat.

Jeżeli masz dostęp do oscyloskopu napędu lub logów z PLC, podejdź do tematu jak do eksperymentu. Nagraj jedną sekwencję ruchu z realnym produktem i obejrzyj przebieg prędkości oraz przyspieszenia. Zadaj sobie pytania: gdzie przyspieszenie zmienia się najbardziej gwałtownie? które z tych pików pokrywają się w czasie z odcinkami, w których produkt jest najbardziej wrażliwy? Najczęściej to właśnie tam trzeba „zaokrąglić” profil i wprowadzić kontrolę jerka.

Jeżeli po lekturze widzisz już, gdzie Twoja linia szarpie, masz w ręku konkretną dźwignię: świadomie narysowany ruch. Zacznij od jednego newralgicznego odcinka, zmiękcz go, zmierz efekt na produkcie i na takcie. Dopiero potem przenoś te same zasady na kolejne osie i procesy, zadając sobie za każdym razem jedno proste pytanie: czy ten fragment ruchu pomaga produktowi, czy tylko maszynie?
