Jak dobrać przekrój przewodów wewnątrz szafy sterowniczej

Przewód dobrany „na oko” często nie ujawnia problemu podczas montażu. Wszystko pasuje do zacisku, aparatura mieści się w szafie, a pomiar ciągłości wypada prawidłowo. Kłopot pojawia się dopiero po kilku godzinach pracy: cewka stycznika zaczyna działać niestabilnie, zasilacz zgłasza przeciążenie, w kanale kablowym rośnie temperatura, a na zacisku widać pierwsze ślady odbarwienia. Dlatego dobór przekroju przewodów wewnątrz szafy sterowniczej nie może sprowadzać się do sprawdzenia jednej tabeli.

Trzeba jednocześnie ocenić obciążalność prądową, spadek napięcia, sposób ułożenia, temperaturę, rodzaj odbiornika, zabezpieczenie oraz możliwości zacisków aparatury. Innego przewodu wymaga krótki sygnał do wejścia PLC, innego cewka elektrozaworu zasilana napięciem 24 V DC, a jeszcze innego obwód grzałki, hamulca silnika lub zasilanie kilku modułów rozdzielonych w całej szafie. Dobrze dobrany przekrój ma zapewnić nie tylko bezpieczną pracę, lecz także powtarzalny montaż, trwałość połączeń i możliwość późniejszego serwisowania.

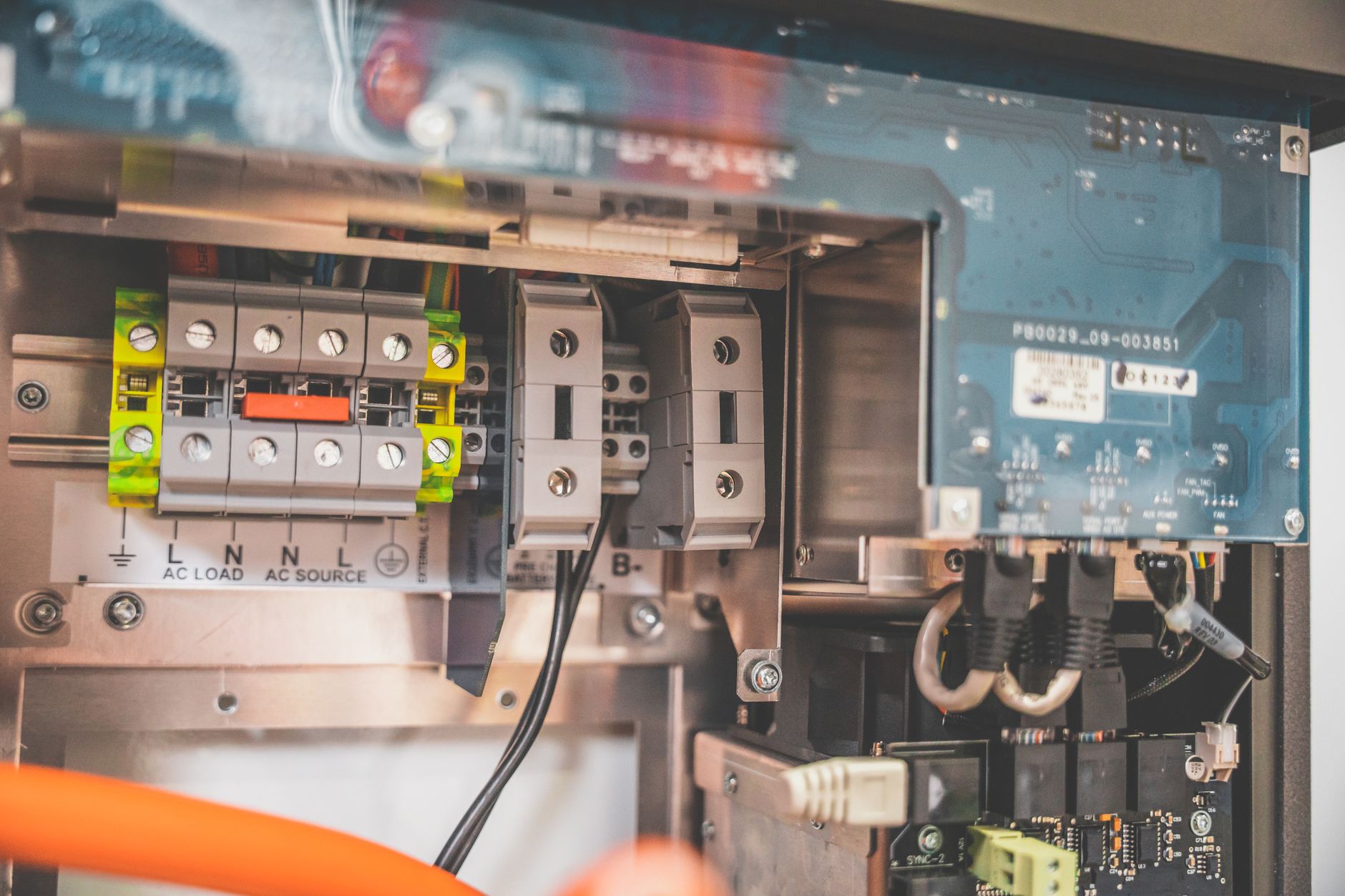

Gdy przewód został dobrany „na oko”, problemy pojawiają się dopiero po uruchomieniu szafy

Objawy złego doboru przekroju

Najbardziej oczywistym sygnałem jest nadmierne nagrzewanie się żyły. W szafie sterowniczej nie zawsze można je łatwo zauważyć, ponieważ przewody są prowadzone w zamkniętych kanałach grzebieniowych i ułożone w dużych wiązkach. Często pierwszym śladem problemu nie jest jeszcze uszkodzona izolacja, ale ciepły zacisk, zapach tworzywa, zmiana koloru obudowy listwy albo poluzowanie połączenia. Podwyższona temperatura zwiększa rezystancję połączenia, a większa rezystancja powoduje dalsze grzanie. Powstaje mechanizm, który może stopniowo pogarszać stan całego obwodu.

Za mały przekrój w obwodzie zasilającym może powodować również zauważalny spadek napięcia. Przy napięciu 230 V problem bywa funkcjonalnie mniej widoczny, szczególnie przy krótkich odcinkach, ale w obwodach 24 V DC kilka woltów straty może mieć znaczenie. Cewka stycznika może nie przyciągać pewnie, zawór nie osiągnie właściwego położenia, moduł elektroniczny będzie się restartował, a przekaźnik półprzewodnikowy może pracować poza zalecanym zakresem. Zabezpieczenie nie musi przy tym zadziałać, ponieważ przewód może nie być przeciążony w sensie zwarciowym, lecz napięcie na odbiorniku okaże się zbyt niskie.

Nieprawidłowy dobór przekroju wpływa także na prefabrykację. Zbyt cienka żyła może być mechanicznie nieodpowiednia dla przewodu prowadzonego między drzwiami a korpusem szafy. Zbyt gruba linka może nie mieścić się w kanale, utrudniać wykonanie promienia gięcia lub nie pasować do zacisku aparatu. Jeżeli przewód jest wielokrotnie zaginany przy module na drzwiach, jego trwałość zależy nie tylko od obciążalności, ale również od konstrukcji żyły i przeznaczenia przewodu.

Dlaczego sama wartość prądu nie wystarcza

W dokumentacji występują co najmniej cztery różne wartości, których nie należy ze sobą utożsamiać: prąd roboczy odbiornika, dopuszczalna obciążalność przewodu, prąd znamionowy zabezpieczenia oraz maksymalny prąd akceptowany przez zacisk aparatu. Przewód musi być dobrany tak, aby jego obciążalność była odpowiednia dla warunków ułożenia, a zabezpieczenie ograniczało skutki przeciążenia i zwarcia. Jednocześnie zacisk aparatu może przyjmować tylko określony zakres przekrojów, na przykład od 0,5 do 2,5 mm². Włożenie przewodu o większym przekroju nie staje się poprawne tylko dlatego, że elektrycznie ma on większy zapas.

Znaczenie ma długość całego obwodu, a nie tylko odległość od aparatu do odbiornika. Przy obliczaniu spadku napięcia uwzględnia się drogę tam i z powrotem, czyli przewód zasilający i przewód powrotny. Dla obwodu 24 V DC prowadzonego od zasilacza przez listwę, kilka zacisków i moduł wykonawczy każdy odcinek rezystancji może dołożyć własną stratę. Długie trasy w szafach wielopolowych, połączenia między sekcjami oraz przewody wyprowadzone do urządzeń poza szafą wymagają szczególnej kontroli.

Nie każdy odbiornik pobiera prąd w taki sam sposób. Grzałka jest obciążeniem rezystancyjnym, cewka ma prąd załączenia i wyłączenia, silnik może generować znaczny prąd rozruchowy, a moduł elektroniczny bywa wrażliwy na krótkotrwałe spadki napięcia. Wejście sterownika PLC zwykle pobiera niewielki prąd, ale nie oznacza to automatycznie, że można zastosować dowolnie cienki przewód. Ograniczeniem może być odporność mechaniczna, wymagania listwy zaciskowej, sposób ekranowania albo konieczność zachowania jednolitego standardu oprzewodowania.

Popularne mity, które prowadzą do błędów

Mit: „Skoro aparat pobiera niewielki prąd, każdy cienki przewód będzie bezpieczny”. Rzeczywistość jest bardziej złożona. Przewód może przenosić mały prąd, ale jeśli jest bardzo długi, otoczony wieloma nagrzanymi żyłami, prowadzony przez ruchome drzwi albo narażony na drgania, najcieńsza dostępna opcja nie musi być właściwa.

Mit: „Większy przekrój zawsze rozwiązuje problem”. Grubsza żyła zmniejsza rezystancję i zwykle poprawia spadek napięcia, ale może nie pasować do zacisku, wymagać innej tulejki, pogorszyć organizację kanału lub zwiększyć promień gięcia. Jeżeli problemem jest luźne zakończenie albo niewłaściwe zabezpieczenie, sam większy przekrój nie naprawi instalacji.

Dobór powinien zaczynać się od konkretnego obwodu i jego warunków pracy. Zwyczaj projektowy, taki jak stosowanie jednego przekroju do całego sterowania, może ułatwiać zakupy, ale nie zastępuje analizy. Ujednolicenie jest korzystne wtedy, gdy pozostaje zgodne z aparaturą, obciążeniem i zasadami prowadzenia przewodów.

Najpierw trzeba ustalić, jaki obwód zasila przewód i co może ograniczyć jego parametry

Dane wejściowe do obliczeń

Przed wyborem przekroju należy opisać każdy obwód. Minimalny zestaw danych obejmuje napięcie, prąd roboczy, rodzaj odbiornika, moc, długość trasy, liczbę żył obciążonych w jednym kanale oraz przewidywany czas pracy. Dla obwodów impulsowych trzeba zapisać także czas trwania impulsu i częstotliwość załączeń. Inaczej ocenia się przewód dla krótkiego sygnału sterującego, a inaczej żyłę zasilającą grzałkę pracującą przez wiele godzin.

Przydatne jest rozdzielenie obwodów według funkcji:

• obwody zasilania głównego i pomocniczego,
• obwody mocy, w tym grzałki, silniki, hamulce i napędy,
• obwody sterowania 24 V DC lub 230 V AC,
• obwody bezpieczeństwa,
• obwody pomiarowe i analogowe,
• obwody komunikacyjne i ekranowane,
• przewody ochronne PE oraz połączenia wyrównawcze.

Takie rozdzielenie zapobiega sytuacji, w której jeden przekrój zostaje automatycznie przypisany do wszystkich żył. W obwodzie zasilającym kilka odbiorników trzeba ustalić, czy podany prąd jest sumą prądów ciągłych, czy uwzględnia współczynnik jednoczesności. Z kolei dla zasilacza DC trzeba sprawdzić nie tylko nominalny prąd wyjściowy, lecz także prąd pobierany w najgorszym przewidywanym stanie pracy.

Rodzaj przewodu i jego środowisko pracy

Przewód jednodrutowy jest sztywny i łatwo układa się go w uporządkowanych trasach, ale gorzej znosi częste zginanie. Linka jest bardziej elastyczna i zwykle lepiej sprawdza się przy połączeniach aparatury montowanej na drzwiach lub przy elementach wymagających delikatnego prowadzenia. Przewód cienkolinkowy ułatwia wykonanie ciasnych łuków, lecz wymaga prawidłowego zakończenia, najczęściej za pomocą odpowiednio dobranej tulejki. Nie można wkładać nieobrobionych, rozplecionych drucików pod zacisk, jeśli producent aparatu tego nie dopuszcza.

Znaczenie ma także izolacja. Powinna być dostosowana do napięcia, temperatury, olejów, promieniowania UV i warunków mechanicznych przewidzianych dla danej trasy. Przewód prowadzony w kanale wewnątrz szafy ma inne wymagania niż przewód wychodzący przez dławik na zewnątrz albo przewód między drzwiami a płytą montażową. W przypadku ruchu powtarzalnego należy użyć przewodu przeznaczonego do takich zastosowań, a nie zwykłej linki, która przypadkowo wydaje się wystarczająco elastyczna.

Trzeba określić, czy przewód biegnie samodzielnie, w wiązce, w kanale grzebieniowym, przy źródle ciepła, w pobliżu falownika, czy w przestrzeni o ograniczonym chłodzeniu. Dwa przewody o tym samym przekroju i materiale mogą mieć inną dopuszczalną obciążalność, jeśli jeden jest swobodnie ułożony, a drugi ciasno skupiony z wieloma obciążonymi żyłami. W szafach o wysokiej gęstości aparatury warunki cieplne bywają istotniejsze niż sama powierzchnia przekroju żyły.

Dokumentacja aparatury jako punkt odniesienia

Karty katalogowe wyłączników, zasilaczy, sterowników PLC, przekaźników, listew zaciskowych i modułów I/O określają zakres akceptowanych przekrojów. Czasem podają osobno wartości dla przewodu jednodrutowego, linkowego i cienkolinkowego. Występują również ograniczenia dotyczące liczby żył pod jednym zaciskiem, rodzaju końcówki oraz długości odizolowania. Te dane trzeba sprawdzić przed zamówieniem przewodów i tulejek.

Równie ważny jest moment dokręcania. Zbyt słabe dokręcenie zwiększa rezystancję styku, a zbyt mocne może uszkodzić zacisk lub odkształcić żyłę. Jeśli producent wymaga określonego momentu, należy stosować narzędzie pozwalające go kontrolować. W przypadku zacisków sprężynowych trzeba przestrzegać procedury otwierania i wprowadzania przewodu, ponieważ nieprawidłowe ułożenie może dać pozornie poprawne, ale słabe połączenie.

Producent może również wskazywać minimalny przekrój ze względu na odporność mechaniczną albo maksymalny z uwagi na konstrukcję zacisku. Dokumentacja może zawierać zalecenia dotyczące separacji obwodów, prowadzenia ekranów, zacisków PE i sposobu łączenia przewodów ochronnych. Jeżeli danych brakuje, lepiej wybrać aparat o jasno określonych parametrach niż opierać projekt na domyśle.

Trzy podstawowe kryteria doboru: obciążalność, spadek napięcia i odporność zwarciowa

Obciążalność prądowa i nagrzewanie

Obciążalność prądowa oznacza prąd, który przewód może przenosić w określonych warunkach bez przekroczenia dopuszczalnej temperatury żyły i izolacji. Nie jest to uniwersalna liczba przypisana na stałe do przekroju. Trzeba uwzględnić temperaturę otoczenia, sposób ułożenia, liczbę sąsiednich przewodów, stopień wypełnienia kanału oraz to, czy prąd płynie stale, czy tylko przez krótki czas.

W praktyce nie wystarczy porównać prądu odbiornika z wartością podaną w tabeli dla przewodu ułożonego pojedynczo. Jeżeli w jednym kanale znajduje się wiele obciążonych żył, ciepło oddawane przez jedną żyłę podnosi temperaturę pozostałych. Podobny efekt występuje wtedy, gdy kanał jest mocno wypełniony albo przebiega w pobliżu zasilacza, stycznika, rezystora hamowania czy innego źródła ciepła.

Oceniając nagrzewanie, należy rozróżnić przewody obciążone od żył, przez które w danym układzie praktycznie nie płynie prąd. W obwodzie jednofazowym obie żyły robocze są obciążone, natomiast przewód ochronny zwykle nie przenosi prądu roboczego. Dla obwodów wielofazowych sposób liczenia zależy od charakteru obciążenia i przyjętej metody instalacyjnej. Nie należy jednak przyjmować współczynnika grupowania wyłącznie na podstawie liczby wszystkich żył znajdujących się w szafie.

Jak ocenić, czy przewód nie będzie pracował zbyt gorąco

Pierwszym krokiem jest ustalenie najgorszego rzeczywistego przypadku. Należy sprawdzić, ile przewodów może być jednocześnie obciążonych, jaka temperatura panuje w szafie oraz czy odbiorniki pracują ciągle, cyklicznie czy impulsowo. Jeżeli wentylacja szafy może zostać ograniczona przez zabrudzenie filtrów, wysoką temperaturę hali albo zatrzymanie wentylatora, również warto uwzględnić taki scenariusz.

W obwodach pracujących długotrwale lepiej zachować zapas względem granicznej obciążalności niż projektować przewód na styk. Zapas nie powinien jednak zastępować obliczeń. Zbyt duży przewód może powodować problemy z zaciskami, prowadzeniem i kosztami, a dodatkowy przekrój nie skompensuje zbyt wysokiej temperatury otoczenia ani błędnego rozmieszczenia źródeł ciepła.

Warto kontrolować również miejsca połączeń. Sama żyła może mieć odpowiednią obciążalność, ale luźna tulejka, niedokręcony zacisk, uszkodzony przewód albo połączenie dwóch niezgodnych materiałów może miejscowo wytwarzać znacznie więcej ciepła. W szafach pracujących pod obciążeniem pomocna jest kontrola termowizyjna, jednak jej wynik trzeba interpretować z uwzględnieniem obciążenia w chwili pomiaru i emisyjności powierzchni.

Spadek napięcia: kiedy długość przewodu zaczyna mieć znaczenie

Jeżeli obciążalność cieplna została spełniona, kolejnym pytaniem jest to, jakie napięcie rzeczywiście dotrze do odbiornika. Spadek napięcia wynika z rezystancji przewodu oraz prądu płynącego w obwodzie. W uproszczeniu dla obwodu prądu stałego można posłużyć się zależnością:

ΔU = I × R

gdzie ΔU oznacza spadek napięcia, I – prąd obciążenia, a R – rezystancję całej drogi prądu. Dla przewodu miedzianego rezystancję można oszacować na podstawie długości, przekroju i rezystywności materiału:

R = ρ × l / S

Wartość l musi obejmować oba przewody obwodu. Jeśli odbiornik 24 V DC znajduje się 15 metrów od zasilacza, do obliczenia przyjmuje się nie tylko 15 metrów żyły dodatniej, lecz także 15 metrów przewodu powrotnego. W obwodzie z wieloma zaciskami należy dodatkowo uwzględnić rezystancję połączeń, szczególnie gdy występują rozłączniki, bezpieczniki, listwy zaciskowe lub styki przekaźników.

Przykładowo, spadek napięcia dopuszczalny dla grzałki może być mniej istotny niż dla cewki stycznika lub modułu elektronicznego, ale nie oznacza to, że można pominąć go całkowicie. Dla odbiornika rezystancyjnego zmiana napięcia wpływa na moc, natomiast w cewce może spowodować niepewne przyciąganie albo wydłużenie czasu zadziałania. Moduł sterujący może zareagować resetem, błędem komunikacji lub przejściem w stan awaryjny.

Jak dobrać przekrój ze względu na spadek napięcia

Najpierw należy ustalić napięcie dostępne na początku obwodu oraz minimalne napięcie wymagane przez odbiornik. Różnica między tymi wartościami jest maksymalnym dopuszczalnym spadkiem, o ile producent urządzenia nie podał bardziej restrykcyjnego warunku. Następnie oblicza się rezystancję trasy dla przewodu o rozważanym przekroju i sprawdza, czy wynik mieści się w przyjętym limicie.

W obwodach 24 V DC nawet niewielki spadek bezwzględny może stanowić znaczącą część napięcia znamionowego. Dla tego samego przewodu strata 1 V ma zupełnie inne znaczenie w obwodzie 24 V niż w obwodzie 230 V. Dlatego w długich trasach do elektrozaworów, czujników zasilanych z szafy lub elementów montowanych na oddalonych konstrukcjach należy sprawdzić napięcie bezpośrednio na zaciskach odbiornika.

Jeżeli wynik jest niezadowalający, możliwe rozwiązania są trzy: zwiększenie przekroju, skrócenie trasy albo zmniejszenie prądu płynącego w danym przewodzie. Czasem korzystniejsze jest rozdzielenie odbiorników na kilka obwodów lub zastosowanie lokalnego zasilacza, jeśli pozwalają na to wymagania funkcjonalne i zasady projektowe. Nie należy natomiast podnosić napięcia zasilacza bez sprawdzenia, czy wszystkie podłączone urządzenia mogą bezpiecznie pracować przy takiej wartości.

Odporność zwarciowa i współpraca z zabezpieczeniem

Trzecie kryterium dotyczy zachowania przewodu podczas zwarcia. W normalnej pracy przewód może przenosić niewielki prąd, lecz w chwili zwarcia przez krótki czas płynie prąd o znacznie większej wartości. Żyła musi wytrzymać cieplne skutki tego prądu do momentu zadziałania zabezpieczenia, a samo zabezpieczenie powinno ograniczyć energię przepuszczoną przez obwód.

W uproszczonej ocenie cieplnej zwarcia stosuje się zależność wiążącą prąd zwarciowy, czas jego trwania i przekrój przewodu. W praktyce należy korzystać z danych producenta przewodu, charakterystyki zabezpieczenia oraz wymagań właściwych dla danego układu. Istotne jest nie tylko to, jaki prąd znamionowy ma wyłącznik lub bezpiecznik, ale również jak szybko zadziała przy spodziewanym prądzie zwarciowym.

Zabezpieczenie musi być dobrane do przewodu i charakteru obciążenia. Nie wolno zwiększać jego wartości tylko dlatego, że odbiornik chwilowo nie osiąga pełnej mocy albo przewód „zwykle się nie grzeje”. Taka zmiana może wydłużyć czas wyłączenia zwarcia i spowodować przekroczenie dopuszczalnej energii cieplnej w żyle. Szczególnej uwagi wymagają cienkie przewody zasilane z obwodów o dużej wydajności zwarciowej, na przykład zasilaczy o wysokim prądzie wyjściowym lub obwodów podłączonych bezpośrednio do szyn zasilających.

W obwodach 24 V DC trzeba sprawdzić, czy zabezpieczenie rzeczywiście zadziała przy zwarciu na końcu długiej trasy. Rezystancja przewodów może ograniczyć prąd zwarciowy tak bardzo, że wyłącznik nadprądowy nie zadziała w oczekiwanym czasie. W takim przypadku przewód może nie osiągnąć natychmiast temperatury niszczącej izolację, ale nieskuteczne odłączenie zwarcia pogarsza bezpieczeństwo i może zakłócić pracę pozostałych obwodów zasilanych z tego samego zasilacza.

Co najczęściej psuje poprawny dobór

Jednym z częstych błędów jest sprawdzenie tylko prądu roboczego i pominięcie spadku napięcia. Dotyczy to zwłaszcza przewodów prowadzonych poza szafę. Drugim błędem jest użycie tabeli obciążalności bez uwzględnienia liczby sąsiednich żył i temperatury wewnątrz obudowy. Trzeci problem powstaje wtedy, gdy zabezpieczenie dobiera się niezależnie od przewodu, traktując je wyłącznie jako element ochrony odbiornika.

Należy również unikać łączenia w jednym zacisku przewodów o różnych przekrojach, jeśli aparat nie dopuszcza takiej konfiguracji. Cienka żyła może zostać niedostatecznie zaciśnięta, a grubsza może przejąć większość nacisku. Podobne ryzyko występuje przy przypadkowym zastosowaniu jednej tulejki do dwóch przewodów, mimo że zacisk nie jest przeznaczony do takiego połączenia.

Niepoprawne jest także traktowanie przewodów sygnałowych tak samo jak przewodów mocy. W obwodach analogowych i komunikacyjnych większy przekrój nie rozwiąże problemu zakłóceń, jeśli przewód jest prowadzony równolegle do przewodów silnikowych, ma źle zakończony ekran albo nie zachowano wymaganej separacji. Tam krytyczne mogą być impedancja, ekranowanie, sposób uziemienia i topologia połączenia, a nie wyłącznie przekrój żyły.

Praktyczna procedura wyboru przekroju

1. Określ prąd roboczy, rodzaj obciążenia, napięcie i długość całej pętli obwodu.
2. Ustal sposób prowadzenia przewodu, temperaturę otoczenia, liczbę obciążonych żył oraz warunki grupowania.
3. Wybierz wstępny przekrój na podstawie obciążalności prądowej i sprawdź dopuszczalną temperaturę pracy.
4. Oblicz spadek napięcia na przewodzie zasilającym i powrotnym, uwzględniając również istotne połączenia.
5. Sprawdź odporność zwarciową przewodu oraz zgodność z charakterystyką zabezpieczenia.
6. Zweryfikuj zakres zacisków, rodzaj żyły, tulejki, promień gięcia i wymagany moment dokręcania.
7. Po wykonaniu szafy skontroluj oznaczenia, jakość zakończeń i napięcie na zaciskach odbiornika podczas pracy.

W dokumentacji projektowej warto zapisać nie tylko finalny przekrój, lecz także przyjęte warunki: długość trasy, prąd obciążenia, zabezpieczenie, sposób ułożenia i dopuszczalny spadek napięcia. Dzięki temu późniejsza zmiana aparatu, dołożenie odbiornika albo przebudowa kanału nie pozostanie bez wpływu na ocenę przewodu.

Najbezpieczniejsza decyzja wynika z porównania wszystkich trzech kryteriów. Przekrój powinien zapewniać wymaganą obciążalność cieplną, utrzymywać napięcie na poziomie akceptowanym przez odbiornik i współpracować z zabezpieczeniem w czasie zwarcia. Dopiero po tych sprawdzeniach należy ocenić wygodę prefabrykacji, dostępność przewodu oraz możliwość ujednolicenia przekrojów w obrębie szafy.
